2.3.4 使用矢網測試——通過矢網的兩個內置source分別出單音信號再經過合路，再進入DUT，測量DUT輸出端單音信號的幅度和三階交調產物的幅度由矢網完成，并且矢網可以設置超寬頻率超大帶寬掃頻測試，可快速準確的進行OIP3的頻域響應特性測試；

圖2.3 為配置PNA來生成兩個單音信號，再經過耦合器合路進入DUT；DUT輸出端接入矢網接收機，矢網對接收到的信號進行FFT后，即可計算出單音信號的幅度和三階交調產物的幅度。

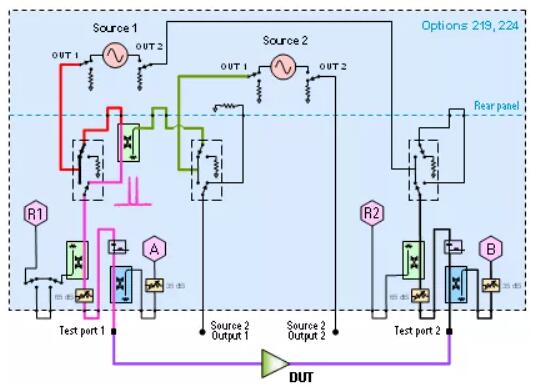

圖2.3 利用矢網測量OIP3 block diagram

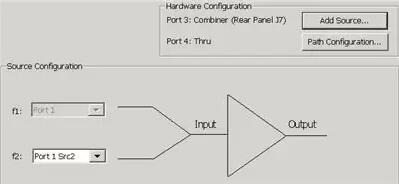

圖2.4 矢網內部source configuration

1). 選擇sweep fc模式，設置掃描中心頻率起始點、截止點和雙音信號間隔；

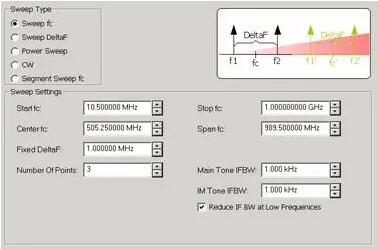

圖2.5 配置掃頻測量OIP3掃描模式

2). 配置配置掃頻功率點信息，可以target input功率，也可以target output功率；設置source和receiver衰減器，以提供足夠小的DUT輸入功率和矢網接收機保護；

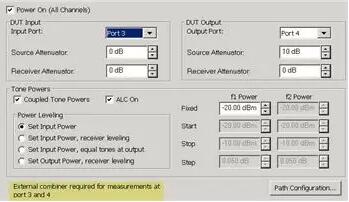

圖2.6 配置掃頻功率點信息

3). 調出關注的曲線，一般關注PowerIN、PowerOUT、OIP3_Hi、OIP3_Low、OIP3_Avg、IMD3等曲線；

4). 使用功率計和電子校準件校準；

5). 連接DUT從小信號開始測試。

3、總結

要得到較準確的OIP3測量結果，需要在測試環境上做以下優化：

1). 使用高質量的信號源

信號源也是由各類有源器件搭建的一臺儀表，因此信號源本身也會產生交調；當信號源輸出大功率信號時，由于信號源內部一些器件可能進入非線性狀態，使輸出信號質量大大降低，可能產生雜波或多次諧波，質量差的信號進入DUT，測得的失真信號不能準確的判斷是否由DUT產生；因此需選用高質量的信號源，噪聲要低。

2). 隔離2個信號源，減小相互干擾

可使用環形器或隔離器等單向器件來隔離兩路信號，降低信號源之間的干擾，從而提高整個測試系統的動態范圍。

3). 使用線性好的功率合成器

功率合成器也有一定的非線性，當灌入強信號時也會產生同頻交調分量；采用阻性功率合成器（威爾金森功分器，-3dB）具有非常大的動態范圍，不會產生交調分量，并且各個端口具有良好的匹配性。

4). 使用動態范圍大的頻譜分析儀

頻譜儀測量同時測量較小的交調產物信號和較大的主音信號，因此需選用大動態范圍的頻譜分析儀。

5). 需判斷測試結果的有效性

測試IP3時不能忽略頻譜儀的非線性，輸入DUT的強單音信號同樣會在頻譜儀中產生交調分量。當該交調分量較大時就需判斷測量到的交調分量主要是DUT產生的還是頻譜儀自身產生的，即判斷測試結果是否有效。

（作者：工程師Jimmy，作者對各類儀器基本原理和測試方法有了解，也能夠?qū)?fù)雜的測試需求給出Solution。為了給后來者一個了解這個小領域的窗口，將自己的一點拙見推給好友，決定開一個“無線通信射頻器件測試測量專欄”專欄，也歡迎業內各位指正。）
