1、日益發展的技術對電源噪聲測試的挑戰
隨著5G、車聯網等技術的飛速發展，信號的傳輸速度越來越快，集成電路芯片的供電電壓隨之越來越小。早期芯片的供電通常是5V和3.3V，而現在高速IC的供電電壓已經到了2.5V、1.8V或1.5V，有的芯片的核電壓甚至到了1V。芯片的供電電壓越小，電壓波動的容忍度也變得越苛刻。對于這類供電電壓較小的高速芯片的電壓測試用電源噪聲表示，測求要求從±5%到 ±-1.5%，乃至更低。

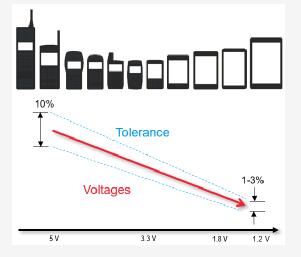

圖1 日益發展的技術對芯片電壓測試的挑戰
如果芯片的電源噪聲沒有達到規范要求，就會影響產品的性能，乃至整機可靠性。因此工程師需要準確地測量現代電路產品中的芯片電壓的電源噪聲。
2、芯片電源噪聲的特點
2.1 更小幅度，更高頻率
以往電源噪聲的要求維持在幾十mV的量級，而隨著芯片電壓的降低，很多芯片的電源噪聲已經到了mV的量級，某些電源敏感的芯片要求甚至到了百uV的量級。直流電源上的噪聲是數字系統中時鐘和數據抖動的主要來源。處理器、內存等芯片對直流電源的動態負載隨著各自時鐘頻率而發生，并可能在直流電源上耦合高速瞬態變化和噪聲，它們包含了1 GHz以上的頻率成分。
因此與傳統的電源相比，芯片電源的噪聲具有頻率高/幅度小等特點，這就為了工程師準確地測得芯片的電源噪聲帶來了挑戰。
表1 傳統電源和芯片電源頻率和噪聲范圍
2.2 電源分布網絡（PDN）引入的噪聲干擾
為了保證電路上各個芯片的供電，電源分布網絡（PDN）遍布整個PCB。如果電源分布網絡靠近時鐘或者數據的PCB走線，那么時鐘/數據的變化會耦合到電源分布網絡上，也會成為電源噪聲的來源。在這種情況下，工程師還需要定位電源噪聲的來源，以便后續調整PCB的布局和布線，減少PDN網絡受到的干擾。

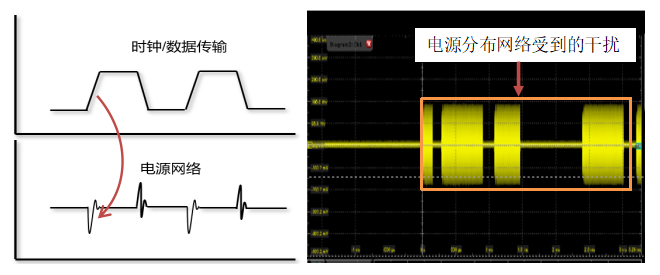

圖2 時鐘/數據傳輸線耦合到電源分布網絡的干擾
3、影響電源噪聲測試準確性的因素
示波器是電源噪聲測試的重要儀器。為了能夠準確地測量GHz帶寬內mV級別的電源噪聲，并定位干擾電源分布網絡的噪聲來源，需要考慮如下因素：示波器的底噪，探頭的衰減比，示波器的偏置補償能力，探頭的探接方式，以及示波器的FFT能力等等。
3.1 示波器底噪
示波器本身是有噪聲的。當示波器測試電源噪聲時，其底噪會附加到被測的電源噪聲上，進而影響電源噪聲的測試結果。

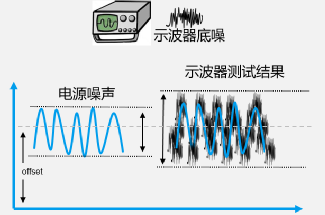

圖3 示波器底噪對電源噪聲測試結果的影響
3.2 探頭的衰減比
目前最常用的500MHz帶寬的無源探頭的衰減比為10:1，其會放大示波器的底噪，影響電源噪聲測試的不確定性。
如果用傳統的衰減比為1:1的無源探頭，可以避免放大示波器的底噪。但是這種探頭的帶寬一般在38MHz，無法測到更高頻率的電源噪聲。同樣會影響電源噪聲測試的不確定性。
所以，為了準確測量電源噪聲，需要一款衰減比為1:1，帶寬到GHz的探頭。

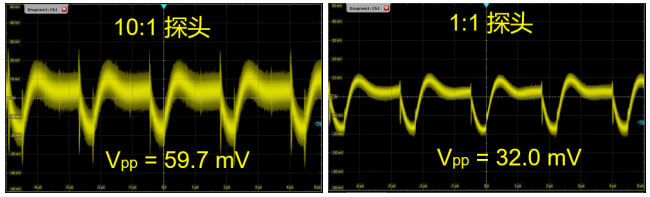

圖4 探頭的衰減比對電源噪聲測試的影響
3.3 示波器的偏置補償能力
