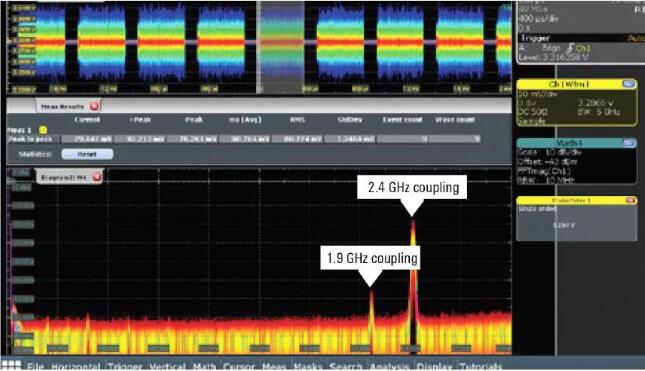

圖4：查看電源軌在時域中的波形圖可以得到Vpp;但要找出并隔離電源軌上的耦合信號(例如本例中的2.4 GHz Wi-Fi信號)，則需要使用頻域圖

技巧5：加快測量速度

更新速率對電源完整性測量速度的影響

電源軌測量需要找出最壞情況下的電壓值，建立高可靠度意味著在更長時間內進行數百或數千次測量;這會耗費很長的時間，而且過程也會很枯燥。電源完整性測量的獨特之處在于它們通常需要很長的時間跨度，為了保持更高的帶寬，示波器需要更高的采樣率，從而將占用大量的內存。

例如，在采樣率為10 Gsample/s的情況下，1毫秒(millisecond)擷取的數據需要使用10 Msample的內存，10毫秒擷取的數據需要使用100 Msample的內存。

波形更新速率用于描述示波器處理內存、在顯示器上顯示結果并開始擷取新數據的速度;舉例來說，R&S RTO和R&S RTE數字示波器的更新速率高達100萬個波形/秒。快速的更新速率則意味著可以更快地完成Vpp和FFT等測量。許多示波器的最大更新速率在每秒數十次或數百次采樣的范圍內，這意味著這種示波器要準確獲得最壞情況下的容差測試，所需時間比更新速率高的示波器要高出幾個等級。更新速率高的示波器能讓使用者更快速地完成精確測量。

結語

以下總結使用示波器精確測量電源完整性的五個技巧：

? 選擇低噪聲示波器對于精確測量電源完整性至關重要;

? 示波器搭配衰減比 1:1 、內建偏移、高帶寬、高直流阻以及整合電壓計(如R&S ProbeMeter)的探棒使用，可提升測量性能;

? 了解并正確設定一系列示波器屬性，例如垂直刻度和帶寬限制濾波器，可提高測量結果的精確度;

? 添加頻域圖可讓用戶快速隔離耦合信號;

? 快速更新速率能讓用戶更快速地測試電源軌。
