提到電子測量，估計你首先想到的是示波器或邏輯分析儀。但是，這些工具只有在采集某種信號時使用，而這些信號通常是沒有的，需要外部加載。
例如，應變計放大器本身并不產生信號，只是放大了傳感器中接收信號的功率，這就需要先測試放大器，然后才能把它連接到為其輸入信號的電路上，必須在輸入端提供激勵信號。而當工程師表征新型設計時，需要進行余量測試或極限測試，以保證新硬件在整個工作條件范圍以?xún)?nèi)及以外滿足設計規范，這就要求完整的解決方案，既要能生成信號，又要能進行測量。
信號發生器與示波器或頻譜分析儀配套使用，以構成完整的測量解決方案。在各種配置下，信號發生器可以以模擬波形、脈沖碼型、調制、失真、噪聲等形式提供激勵信號。為進行有效的設計測量、表征測量或調試測量，非常重要的一點是同時考慮這一解決方案的兩個要素。

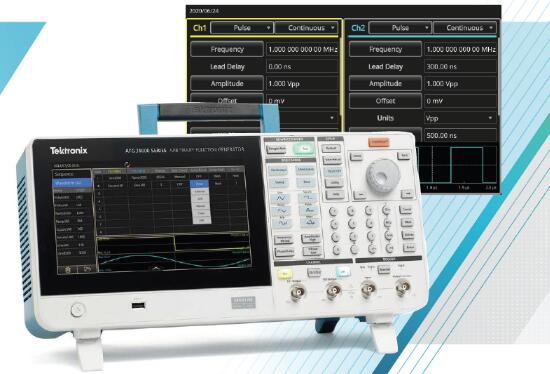

任意波形 / 函數發生器(AFG)能夠產生各種激勵，也是當前業內流行的信號發生器架構。如果 DUT 要求典型的正弦波形和方波(等等)及能夠在兩個頻率之間幾乎即時切換，任意波形 / 函數發生器(AFG)是當仁不讓的選擇。AFG 提供了許多獨特的優勢：它提供穩定的標準波形，如正弦波、方波、脈沖波、三角波、等等。此外，用戶可以生成所謂的任意波形，擁有用戶自定義的波形。而且，AFG 提供了一種方法，可以從內部來源或外部來源調制信號，生成掃頻，輸出脈沖信號。
泰克收集調查全球工程師使用泰克任意 / 波形函數發生器的常用功能，結果顯示 60%以上的工程師只使用了其 14.2%的功能。如何充分使用泰克的任意波形函數發生器滿足您的測試需求，讓它物有所值？泰克工程師整理了 7 大方向 25 種典型應用場景，助您加速調試效率。
7 大方向、25 種典型應用場景
1、嵌入式和半導體測試應用：時鐘源、表征邏輯器件 - 定時余量測試、表征鎖相環(PLL)電路、表征運算放大器 、CCD 傳感器 AFE(模擬前端)定時余量測試、表征 CCD 傳感器 – 延遲余量測試、測試音頻 DAC、電源抗擾度。

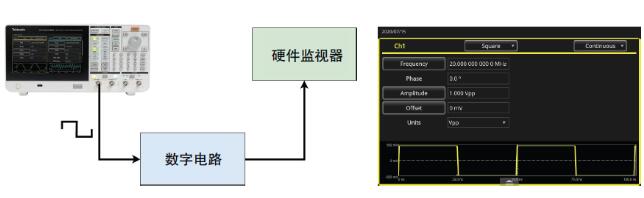

時鐘源
典型應用：
確定頻率余量：測試數字電路的時鐘頻率工作范圍。代替不可用的時鐘源，進行器件功能測試。
用戶：開發嵌入式和數字通信電路的測試和設計工程師。
使用任意波形/ 函數發生器的好處
與專用脈沖發生器相比，節約成本；
雙通道和浮動輸出，生成差分信號；
高達160 MHz的脈沖和方波頻率范圍。
小貼士
- 可以使用帶有浮動單端輸出的雙通道信號源，生成差分時鐘信號，如PECL、LVPECL 或LVDS。
- 為生成差分信號，在通道 1 中配置波形、頻率和幅度，然后通過CH1 Complement 功能，把倒置的設置復制到通道2。然后把Frequency CH1=CH2設置成On，初始化Align Phase，激活同步模式。
- 使板上時鐘源失效，同時使用外部時鐘源驅動器件。
- 為避免信號完整性劣化，比如振鈴或可變延遲和幅度，注意在連接到信號源的探頭與電路板之間要有充分的阻抗匹配。
2、RF 相關應用：測量帶通濾波器的頻響、測量 RF 元器件的互調制失真、脈沖式噪聲系數測量、RFID 接收機 IC 功能測試、EMC 輻射測試、表征 I/Q 調制器。
測量帶通濾波器的頻響
典型應用：
使用掃頻正弦波激勵濾波器，使用頻譜分析儀測量濾波器頻響。
用戶：
- 為濾波器廠商或無線通信設備廠商工作的電子設計工程師。
- 在大學的學生實驗室工作的教授、實驗室管理員。
使用任意波形/ 函數發生器的好處
- 使用簡便；
