測量時間1分鐘,阻值只有2.9兆歐(見下圖)漏電電流180uA我們要將電機(SEW)三相繞組全部拆開單獨測量。使用1535我們做了預防性檢查,如果這些電機在之后日子陸續損壞的壞會嚴重耽誤生產計劃。
我們將電機三組繞組銅連接片拆掉,讓三個繞組處于單獨分開模式,分別對三個繞組每兩相之間的絕緣監測,獲得三組測量數據。每一個繞組對地絕緣監測,獲得三組測量數據。

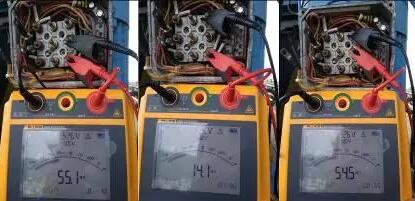

繞組相間絕緣監測見下圖:當漏電越大,絕緣電阻值越小,成反比。

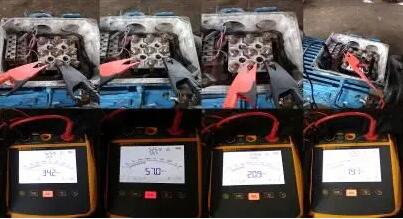

每一個繞組對地絕緣監測見下圖:當漏電流越大,絕緣電阻值越小,成反比。

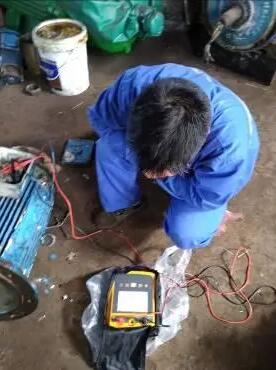

6月6號我拿著Fluke 1535去車間為他們測量一臺電機絕緣阻值。

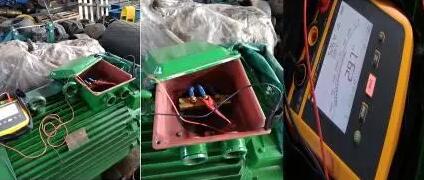

測量電機繞組間絕緣阻值繞組對地阻值(圖中阻值單位兆歐)

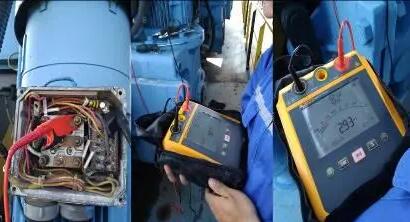

又用Fluke 1535幫他們測量了一臺修好的90KW變頻調速電機接地電阻。測試時間1分,阻值2.97G歐。絕緣非常好
經過幾天的使用,F(xiàn)luke 1535絕緣測試儀非常好用,主要是簡單,準確,雖然只是使用了500V級的。龍門吊電壓只有400和1萬兩個等級。高壓部分我也經常做。萬用表,鉗形電流表,相序表都是使用的福祿克的,很可惜絕緣表沒有福祿克的。福祿克質量沒的說,主要是準確簡單實用。通過使用1535提出兩點不足,第一體積希望縮小一些,在登高作業有時候不方便,第二拿著過程中會不小心觸碰電源或者測試按鈕。希望按鈕改成旋鈕或者帶保護的,有一定安全保護。我也會向上級推薦購買這款產品,上次我和總工說過這事他說好用的話就買一臺。
再次感謝福祿克對我的信任,祝福祿克越來越好!
