調試工作流程

示波器是工程師必備工具，用來幫助工程師快速發現問題和解決問題。近幾年，伴隨測試信號頻率越來越快，需要調試的信號類型越來越多，嵌入式系統結構越來越復雜的趨勢，作為工程師的調試伙伴，示波器的功能與效率需求也在不斷的提升。

泰克與百余位工程師溝通了解他們的調試工作習慣后，總結出一套完整的調試工作流程，讓我們一起看一看如何充分利用新一代示波器對復雜嵌入式系統進行快速，準確，高效的調試。

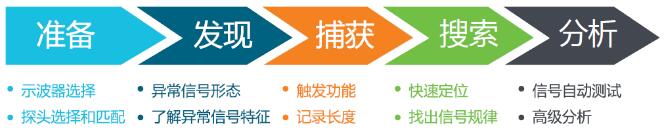

信號調試工作的五個階段

第一階段 測試準備

選擇正確的示波器與探頭，不僅僅是嵌入式信號調試的第一步也是進行所有測試的第一步。大部分情況下，測試信號并非直接導入示波器，而是通過探頭來連接。示波器的選擇，要根據測試信號的速率，幅值，波形等特點選擇您測試所需的帶寬，采樣率及記錄長度。

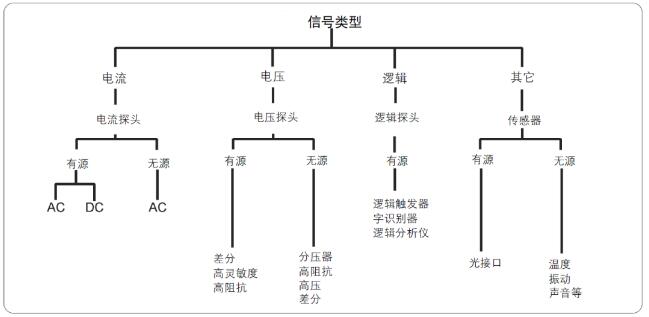

探頭選擇也尤為重要：首先，通過選擇不同類型的探頭擴展系統測試信號類型，如電壓，電流，邏輯信號，光電信號，射頻信號等等；其次，連接便捷性。示波器探頭有各種連接方法，鉤子，夾子，鉗口，探針等等，從而實現信號測試點的輕松連接；第三，信號保真度。探頭接入被測電路，會對原始電路有一定程度的影響，所以對于某些測試電路需要特定的阻抗配合。如高頻信號一般要求50歐姆阻抗，視頻信號要求75歐姆阻抗，很多的電源信號需要高達幾M甚至幾十M的高阻才能實現準確測試。

可靠豐富的探頭是測試的保證。

第二階段 發現異常

什么樣的信號稱之為異常？幅值異常，脈寬異常，有毛刺等等，總而言之區別于正常信號的都可以稱為異常信號！不定時的出現異常信號更是給工程師的測試工作雪上加霜。

在受訪的工程師中，90%的人表示，在使用示波器進行信號調試時，捕獲異常信號是最難的，尤其是偶發的異常信號，他們希望示波器廠家能針對性設計功能幫忙解決這個問題。

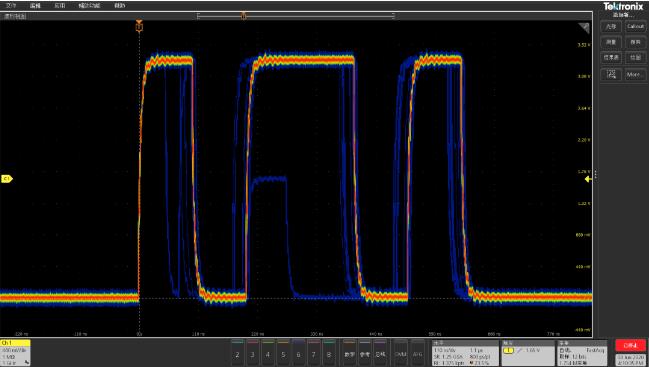

泰克新一代示波器的兩個功能可以快速發現異常信號。第一“Fast Acquision”快速捕獲功能。這個功能可以使示波器波形捕獲率能大大提升，最高實現捕獲50萬次波形/秒，發現快速異常信號概率提升100倍。以下是測試對比圖。

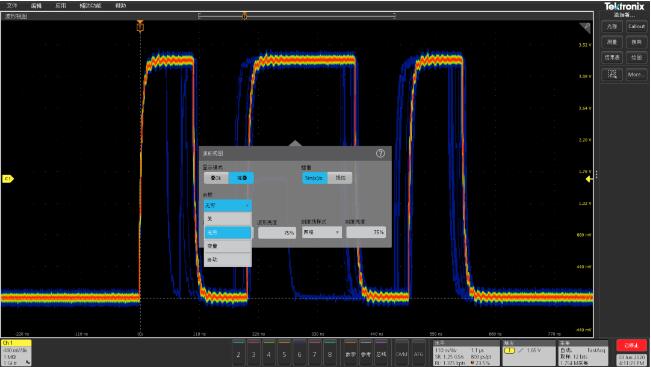

無限余暉功能，打開該功能示波器將探頭接入的波形在示波器屏幕上留下一個痕跡，保持時間可以用戶自定義，最長可以是無限時間。除了留下痕跡，還有一個好處，圖形可以進行色溫區別顯示，暖色調如紅色是說明該區域波形重復次數多，冷色調如藍色代表的是該區域波形出現次數少，輕松分辨異常及正常信號。

無線余暉，一鍵開啟，無需設定觸發條件，余暉保持時間自定義，最長可以無窮大時間保持，解放工程師雙手，輕松查看和測量異常信號波形特征。

第三階段 捕獲異常

不同的測試場景都有不同特征的信號需要捕獲，特殊異常信號捕獲需求變得越來越多，這就需要工程師有足夠的經驗設定不同的觸發方法，捕獲自己想要的信號。

泰克示波器不斷增強觸發功能

示波器的高級觸發功能，可以幫助工程師實現設定不同觸發方式捕獲異常信號。泰克示波器不斷增強觸發功能以滿足信號捕獲需求。如新一代示波器MSO5系列提供如邊沿，脈寬，欠幅，邏輯，窗口等24種觸發方式（包含14個是數字通道及總線觸發）滿足日常信號捕獲的需求。
