當下，機械工程師對于現(xiàn)場的電機維護，都會通過振動、溫度兩方面，快速排查問題點。測振分析與紅外熱像，是常見的檢測手段。

問題的原因，常分為機械與電氣兩類。

機械原因包括對中差、動平衡差、軸承磨損等。

電氣原因則相對復雜，有三項不平衡、過載、瞬態(tài)沖擊、浪涌、諧波等等。也相對的，更復雜，且難以驗證。

這次小編將用過一個實際案例，來闡述一個電氣問題引發(fā)的振動變大。

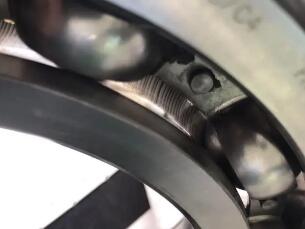

上海某家化工企業(yè)的現(xiàn)場使用大型變頻電機，來驅動風機工作，去年更換過變頻器之后發(fā)現(xiàn)，電機振動變大，溫升明顯，檢修時發(fā)現(xiàn)軸承電腐蝕情況如下圖

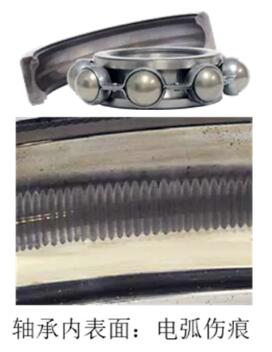

軸承的內表面成瓦楞狀，細看猶如“搓衣板”的齒痕一樣。這樣粗糙的表面導致了磨損加速，最終導致了振動與發(fā)熱。

這種典型的電腐蝕，實際是變頻電機的“軸電壓”所導致的

為什么電機接上變頻器就會有軸電壓事件的產生呢？

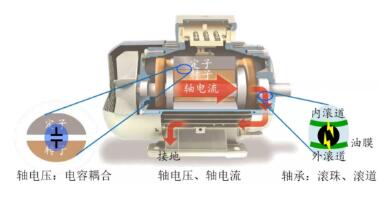

這里我們來介紹下“軸電壓”這個概念

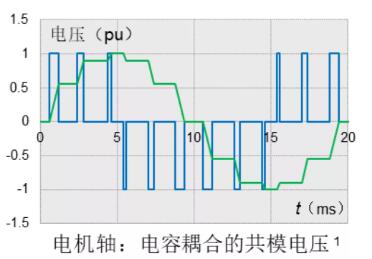

變頻器供給電機的電壓不是正弦波，而是正、負脈沖波形。該電壓的瞬時值為直流電平的正值、負值或0。因此三相電壓不可能“平衡”，三相瞬時值之和不為0。

機端的脈沖電壓，通過電容耦合，可在轉軸上產生較高的“共模電壓”。

當軸電壓超過軸承潤滑油的絕緣能力，即高于油層的擊穿電壓時，產生了電火花加工電流。此時，油膜被擊穿，軸承內外滾道瞬間短路。

整個過程可簡化為：軸電壓迅速放電，對軸承內側“打電弧”，產生電腐蝕。

由于滾珠與滾道內表面位點接觸，放電電流密度很大。瞬間的高溫將灼傷軸承，因此出現(xiàn)了點蝕和槽溝。

對于軸電壓的治理方法其實并不困難，使用碳刷接地即可，將電導入地下即可有效防止軸電壓的產生。

但依然引發(fā)了后續(xù)問題：

1·碳刷是消耗品，如何確定碳刷有效性？

2·如何需要安裝碳刷，數(shù)量是多少？

回到開頭提到的這家化工企業(yè)，目前他們使用了4個碳刷接地來防止軸電壓。對于測試手段，他使用了福祿克196示波表來測試，但效果不理想，無法區(qū)分軸電壓事件。同時金屬探頭和軸高速摩擦，壽命大大較少。
