理論上如果器件的電長度與頻率無關,那么使用相位補償方法與群時延測量方法得到的結果是一致的。但是,在實際測量中測量結果會受到噪聲和多次反射等不確定因素的影響,而群時延測量對矢量網絡分析儀顯示相位曲線的起伏的敏感度遠較相位補償測量方法為敏感。正是因此,對于器件在不同頻率點的時域響應的測量群時延測量方法更具通用性。另外,考慮到在矢量網絡分析儀的實際操作中對補償電長度Lr的輸入數值位數的限制,對于較長的電長度測量,可以考慮混合使用相位補償和群時延測量,以達到對較長電長度的高分辨率測量結果。
實際測量中電長度的測量精度的影響還應該考慮多次反射造成的測量相位曲線的起伏,在
中,由于以上所述的影響可以得到
,那么我們可以對各頻率點的Δ(f)進行最小二乘法推算準確的Lr值,即得到
為最小時Lr的值,當然也可以根據此推算Lr值的誤差范圍和可信度。
如果使用矢量網絡分析儀的時域門功能去除多次反射造成的誤差可以進一步提高相位補償方法測量器件電長度的準確度。

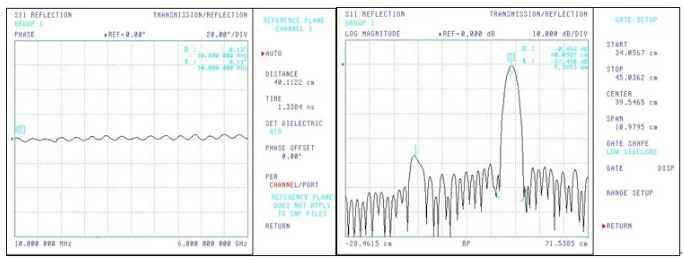

這是上面示例的電纜線在多次反射情況下,對Lr歸一后相位曲線的起伏。在矢量網絡分析儀的時域顯示中采用時域門功能濾除不需要的反射信號后,可以進一步提高相位測量曲線的平坦度。
可見,在濾除不需要的反射后,對Lr歸一后相位曲線的起伏減小明顯。頻率點的Δ(f)的誤差值也相應減小,測量可信度增加。當然此項應用只是利用矢量網絡分析儀的時域門功能去除不需要的響應,需要進行較高分辨率的器件電長度測量仍然可以考慮使用頻率域相位測量方法。(作者|徐知 安立公司資深技術專家)
