整車AEB/ACC功能的EMC測試


  來源: 羅德與施瓦茨 時間:2020-05-07 編輯:清風
分享到:

?

羅德與施瓦茨中國與比亞迪中國聯合進行了集成雷達傳感器與電磁干擾的ADAS自動化測試系統試驗,并將實驗過程、測試原理及結果總結成技術白皮書,希望與行業客戶交流。本文為節選內容。



整車AEB/ACC功能的EMC測試

01實驗?zāi)康?/strong>



自動駕駛汽車的大多數高級駕駛輔助系統(ADAS)功能,例如自適應巡航控制(ACC)和自動緊急制動(AEB),都與車輛一個關鍵部件相關,那就是雷達傳感器。由于雷達是車輛中的關鍵部件,因此制造商需要確保該部件在關鍵情況下不會發生故障或無響應。但是,關鍵挑戰之一將是如何復現一個現實生活場景,讓帶有車載雷達的ADAS功能在EMS測試期間激活。


對整車進行一次試驗,以演示自動化ADAS測試系統,該系統包括雷達目標發生器,動態目標定位系統和EMS測試系統。該試驗的目的是為了證明自動化ADAS測試及模擬方案可以有效地激活VUT的ADAS功能并在EMC暗室內達到預期響應。這對于評估EMS測試中電磁干擾下的ADAS功能至關重要。

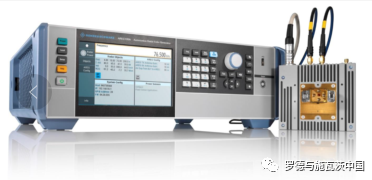

|支持24GHz,77GHz和79GHz的常見汽車?yán)走_(dá)頻段

| 高達4 GHz的最大瞬時帶寬,可測試79 GHz的最新一代E波段雷達傳感器

| 可定義的測試用例,最多具有四個分別可切換距離的對象,可控多普勒和雷達散射截面(RCS)

02待測車輛(VUT)在暗室中的布置

對于整車EMS測試,將評估兩個主要ADAS功能(ACC和AEB)的測試方法。VUT在測試轉轂上運行時,應激活A(yù)DAS功能。當進行電磁干擾測試時,記錄觀察到的VUT的ADAS功能異?;蚬收?。該測試是針對VUT的前置雷達傳感器在EMC暗室進行的。


VUT的響應觀察可以通過測試轉轂控制器上的車輪速度,以及通過EMC攝像頭對儀表盤上的剎車燈及其它任何指示燈的監控來實現。

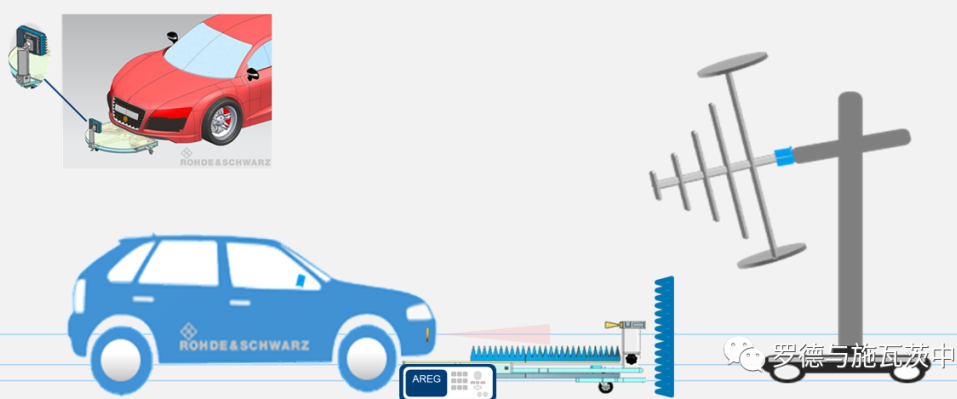

ISO 11451-2測試布置例子

(包含TA-RDS和AREG)

ACC測試計劃

VUT將以穩定的速度行駛,并與探測目標保持所定義的最小距離。依次執行以下三種場景。

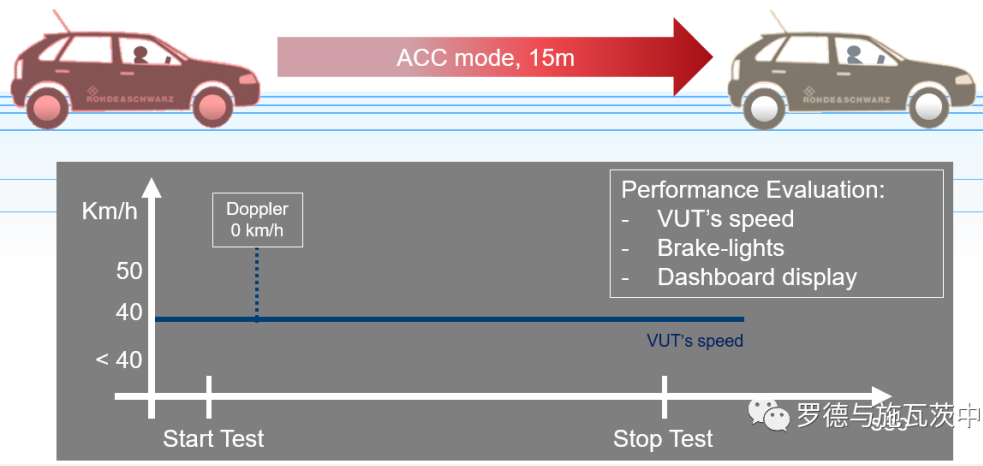

ACC模式測試流程-前方車輛以相同速度行駛


前車速度相等時VUT速度圖示

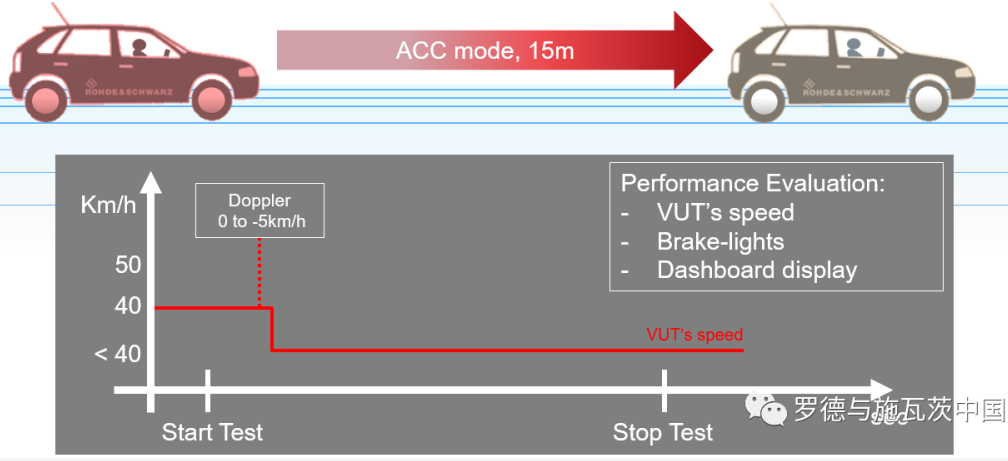

ACC 模式測試流程– 前方車輛減速


前方車輛減速時VUT速度圖示

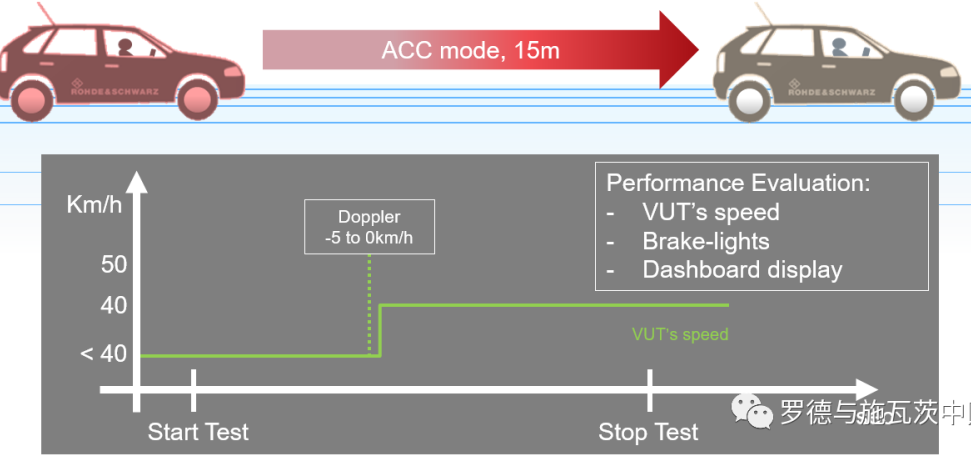

ACC 模式測試流程 – 前方車輛加速


前方車輛加速時VUT速度圖示


AEB測試計劃

此部分的AEB指的是AEB車輛工況,測試過程中VUT將以穩定的速度行駛巡航,直到它識別出前方車輛突然減速并增加近距離目標車輛。作為響應,AEB功能將激活,VUT將制動。

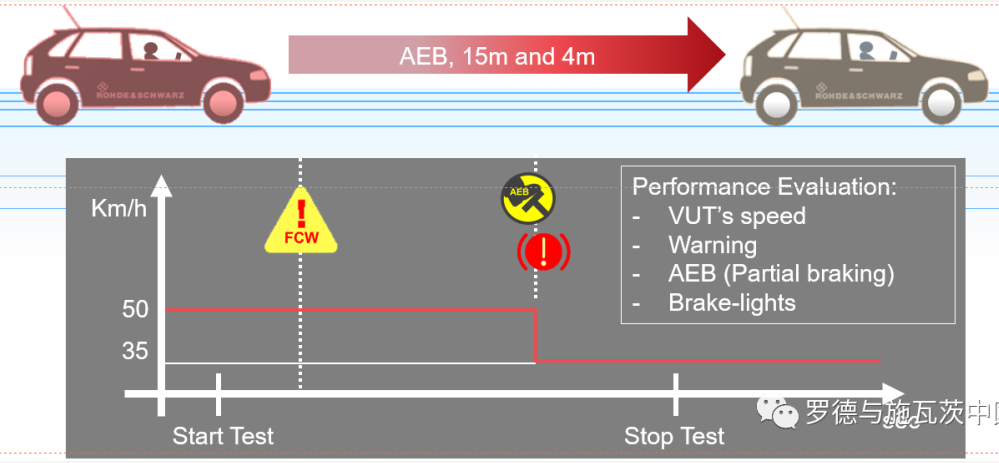

AEB 模式測試流程 – 前方車輛剎車


前方車輛剎車時VUT速度圖示


關鍵詞:EMC測試 ADAS 系統測試 自動駕駛    瀏覽量:2710
