幾十年來，“硅發光”一直是微電子行業的圣杯，解決這個難題將徹底改變計算，因?yàn)槭芤嬗诖?，芯片將變得比以往任何時候都快。
近日，埃因霍溫理工大學（TU/e）的研究人員現在已經開發出一種硅合金，這種硅合金可以發光，實現光子傳輸。該團隊現在將在此基礎上開發一種硅激光器，集成到當前芯片中。
圖源：埃因霍溫科技大學
光子通信代替電子通信，芯片提速1000倍
目前以半導體為基礎的技術正在達到頂峰，但限制因素是熱量。
在電子電路中，數據通常通過電子流傳輸，而電子流在通過芯片晶體管的銅線和許多電阻時，會產生大量熱量。這意味著數據量越大，電子流傳輸產生的熱量越多。若要繼續推進數據傳輸，則需要一種不產生熱量的新技術——光子傳輸。
最近，埃因霍溫科技大學的一項新研究表明，硅可以發射光子來傳輸數據，傳輸過程中并不會帶來熱量，可以消除高能耗芯片與芯片間通信帶來熱量過多，導致傳輸緩慢的問題。

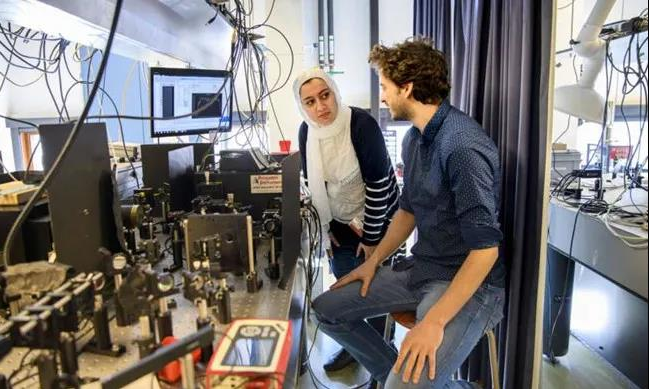

使用光學裝置來測量發射的光 圖源：埃因霍溫科技大學
光纖中通常是通過光子來攜帶信息而不是電子。與電子相反，光子不經歷電阻，由于它們沒有質量或電荷，它們?cè)谒ㄟ^(guò)的材料中的散射會更少，因此不會產生熱量，能源消耗將減少。
此外，通過用光通信代替芯片內的電子通信，芯片內和芯片間通信的速度可以提高1000倍，數據中心將受益匪淺，數據傳輸速度更快，冷卻系統能耗更低。而且這些光子芯片也將帶來觸手可及的新應用，想一想激光雷達自動駕駛汽車和化學傳感器的醫療診斷、測量空氣和食品質量。
不過，在芯片中使用光需要集成激光器，但計算機芯片的主要半導體材料硅在發光方面效率極低，因此硅長期以來被認為在光子學中不起作用，而光子芯片也遲遲沒能成為現實。
于是，科學家們開始轉向了能隙寬的半導體，例如砷化鎵和磷化銦，兩者都擅長發光。一個歐洲財團的研究人員對砷化鎵的量子光子波導電路進行了實驗，還有加利福尼亞大學圣巴巴拉分校的研究人員也研究了高功率磷化銦光子集成電路。
但砷化鎵和磷化銦的根本問題在于，它們很難集成到現有的硅微芯片中，不能與硅很好地發揮作用，而且兩者本身都很昂貴，成本實在太高。
因此，埃因霍溫科技大學的研究人員認識到，硅仍然是當今制造絕大多數IC的首選材料，如果硅也可以發射光子并由此增強數據通信，同時消除熱量問題，對于設計者來說，可是莫大的福音。
突破：六角形硅鍺終于發光
接下來，研究人員開展了數年對這種發光硅解決方案的研究。
他們遇到最大的問題是硅的間接帶隙阻止了硅的發光，為此，他們把目光投向了將硅與鍺結合成六邊形結構的方法，希望從而實現發射和透射光的直接帶隙。
來自TU/e的首席研究員Erik Bakkers說： “關鍵在于所謂的半導體帶隙的性質，如果電子從導帶‘滴’到價帶，半導體就會發出光子。但是，如果導帶和價帶相互位移（稱為間接帶隙），就不能像硅那樣發射光子。不過，一個50年前的理論表明，與鍺合金并形成六邊形結構的硅確實具有直接的帶隙，因此可能會發光?！?
但顯然理想與現實往往不是同一回事。2015年，埃因霍溫科技大學的研究人員發表了一篇論文，論證了將磷化鎵制成的六角形外殼用作六角形硅的模板。他們成功地在六角形外殼中生產了硅，但事實證明該外殼無法透射或發光。
不過，近期該研究迎來了轉機。在Erik Bakkers的帶領下，許多相同的研究人員已經設法制造出一種改進的六角形硅鍺殼。當由外部激光器激發時，所得的硅鍺納米線實際上能夠透射光。

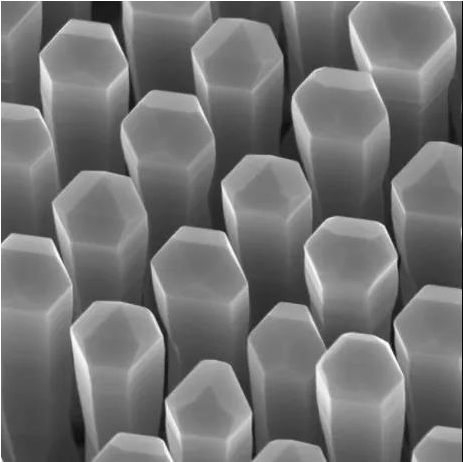

硅鍺殼制成的光導納米線 圖源：埃因霍溫科技大學
根據Bakkers的說法，下一步是創建實際的激光來激發納米線，當然，所謂納米線就是指硅。
2020年，世界首個硅激光器將現
