基于飛秒激光頻率梳的高精度水下聲速測量中功率放大器的應用


  來源: 安泰電子 時間:2020-04-07 編輯:儀器儀表WXF
分享到:

?

1、實驗名稱

基于飛秒激光頻率梳的高精度水下聲速測量方法


2、研究方向

保證測量精度溯源性的飛秒激光海水聲速測量新方法


3、實驗內容

通過放大器驅動超聲換能器,實現水下聲光調制實驗。進而實現聲速的精準測量。


4、測試目的

利用功率放大器驅動超聲換能器,通過驅動換能器發出規則對稱的正弦波,間接地得到較為規則的脈沖光包絡信號。


5、實驗過程

利用信號源發生器調整超聲換能器的觸發頻率周期,輸出端連接放大器,調整放大器增益為26dB,Rin調節為1M,Rout為50Ω,接通Output,開始實驗。


信號源發生器


6、測試結果

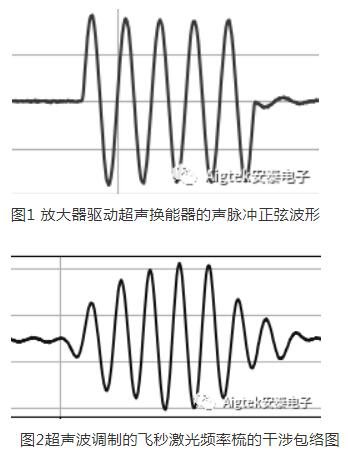

通過放大器驅動,能得到較規則周期的聲脈沖波形。圖1為放大器驅動的超聲換能器的聲脈沖正弦波形。圖2為超聲波調制的飛秒激光頻率梳的干涉包絡圖。


圖1為放大器驅動的超聲換能器的聲脈沖正弦波形。圖2為超聲波調制的飛秒激光頻率梳的干涉包絡圖

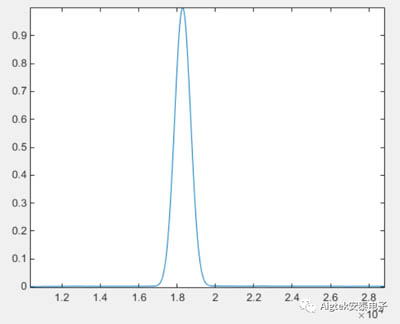

  圖3為經過希爾伯特變換歸一化處理以后的包絡峰值圖,明顯能夠看出,放大器驅動的超聲換能器發出的正弦波信號對稱完整,使得測量結果能夠達到預期的要求。在后期聲速處理的時候,能夠準確地找到信號包絡的相應峰值,得到準確結果。


圖3經希爾伯特變換歸一化處理后的包絡峰值圖

圖3經希爾伯特變換歸一化處理后的包絡峰值圖


放大器在該實驗中發揮的效能

驅動超聲換能器(500KHZ),保證超聲波能夠輸出完整的正弦波形,且能夠自由調度增益幅度,實現在不同光強下,能夠自由切換超聲波信號的強弱,達到實驗?zāi)康摹?


ATA-122D寬帶放大器的指標參數

ATA-122D寬帶放大器的指標參數
