消費者對汽車娛樂性、安全性和互聯性的更多需求，顯著增加了車內電子組件的密度以及車載有線和無線信號的數量。

其結果是，在汽車相同的固定空間內包含的信號范圍不斷擴大

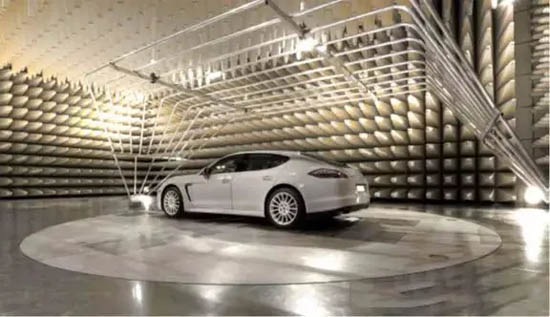

Part.1 RF抗干擾測試

對于汽車內部使用的電子元件來說，在充滿電磁波的實際環境中保持堅固耐用和正常工作是非常重要的，這些電磁波越來越多地來自手機、藍牙耳機、衛星廣播、收音機、無線互聯網、RADAR和其他無數的潛在電磁干擾源。確保魯棒性意味著要在受控環境下滿足嚴格的EMI抗干擾標準，待測的電子控制單元（ECU）通常必須嚴格遵守ISO（國際標準化組織）標準以及汽車制造商和ECU供應商之間談定的要求。

作為測試中常見的典型頻率和場強測試的例子，ISO/IEC 61000-4-21中描述了輻射射頻抗擾度測試，該測試使用包含機械式調諧器的混響室，當在給定測試頻率處獲得足夠數量的調諧器位置時，調諧器在混響室的可用空間內產生統計上的統一場，測試頻率范圍從0.4GHz到3GHz，場強高達200V/m（ CW和AM）和600Vm（雷達脈沖），無論是對監測信號的電子測試設備，還是對混響室內測試人員的安全，場強都是過高的，因此，測量儀器和測試人員要在密封室外面，光纖發射器和接收器單元以及光纜將信號從混響室內的ECU傳輸?shù)交祉懯彝獾臏y試設備。

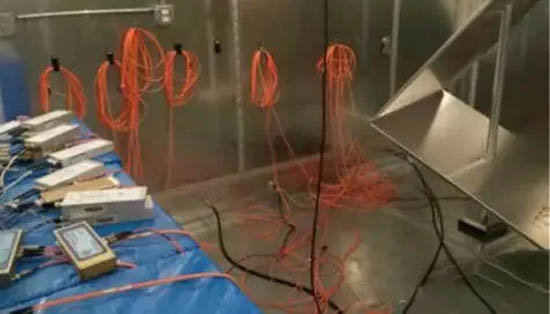

上圖顯示了一個真實的抗擾度測試中偏差檢測的測試配置，從混響室內拍攝（發射天線斷電時），請注意，調諧器在混響室的右側，

混響室的左側是放置在相對介電常數小于1.4的起泡臺上的CAN總線光纖發射器，在混響室的可用空間內，光纖發射器對來自被測ECU的輸出信號進行光學轉換， 信號通過射頻硬化的光纖電纜在密閉室傳送，射頻硬化的光纖電纜通過波導從地板附近離開。

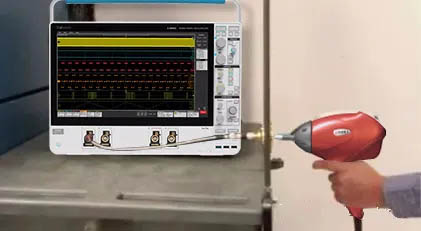

圖2 ESD槍放電到分流目標，用示波器采集和測量脈沖波形

Part.2 抗靜電測試

汽車電子元件除了要求具有抗電磁干擾能力以外，還要求具有一定的抗靜電能力。ESD抗擾度的測試等級從2 kV到25 kV不等，通常電壓逐步增加，直到達到設定的上限，在將ESD模擬器應用于待測ECU之前，必須先使用示波器進行校準， 圖2顯示了一個ESD模擬器槍，將接觸放電施加到分流目標上，該分流目標通過雙屏蔽電纜和內聯衰減器連接到示波器的50Ω直流耦合輸入。

ESD等線模擬器驗證包括表征放電脈沖波形，ISO 1060規范的第二版確定了上升時間、第一峰值電流、t1電流和t2電流作為主要的測量參數，t1和t2的電流值會隨著給定RC網絡中的R和C的值而變化，示波器能夠快速自動地表征每個測量參數。

Part.3 瞬態脈沖（EFT）測試

汽車電子產品的另一個重要測量需求是電氣快速瞬變脈沖（EFT），即電流瞬間中斷導致觸點之間產生電弧的現象。EFT的常見原因包括繼電器觸點跳動，斷路器的斷開和閉合，感性負載的切換以及設備的斷電。電觸點之間的氣隙擊穿常常觸發EFT脈沖的快速爆發，來自EFT脈沖的突然的能量突發序列可以耦合到附近的電路中，從而有可能導致汽車電子系統的數字信號問題和潛在的故障。因此，必須對電子產品進行測試，以確保在發生EFT事件時能夠安全運行。

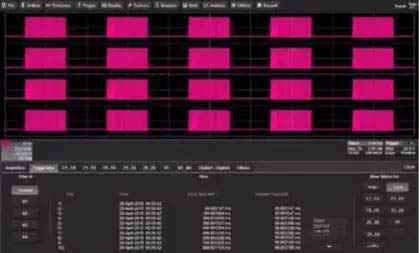

圖3以順序模式采集的EFT脈沖串和時間戳

圖3描述了使用示波器順序采集模式以段的形式獲取的一系列EFT脈沖串，請注意，脈沖串之間的長時間間隔已通過順序采集模式消除掉，只采集期望的脈沖波形。

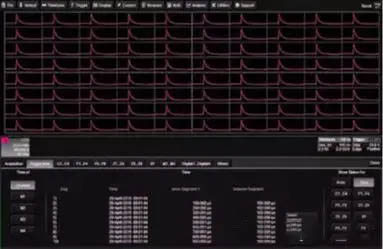

圖4 以順序模式采集的脈沖和時間戳

相比之下，圖4顯示了以段的形式捕獲的EFT脈沖，而不是脈沖串。

可能會采集到數以萬計的單個脈沖，請注意，此處的順序脈沖串捕獲的時間刻度是2ms/div（對應于20毫秒時間捕獲窗口），而順序脈沖捕獲的時間刻度為100ns/div（對應于1毫秒時間捕獲窗口）。
