但是，通過以上的測試方式是否真實反映了產品的噪聲大??？另外，采用標配的無源探頭進行測試會對測量結果帶來多大的偏差？是否在可接受的范圍內？還需要進一步的驗證；

我們采用了不同接地環路對相同的測試點進行了測量。帶彈簧地的測試回路減少了信號的回流路徑，測試結果會比直接用原來標配的6英寸的效果要好些，但二者的差別較小，而測出來的3.8V的最大值似乎不夠準確（經驗判斷）；之前在示波器操作培訓時也了解到示波器標配的10:1的無源探頭會對信號測量帶來較大的偏差，10:1的衰減會將示波器的底噪提高10倍；因此，我們將采用1:1衰減，50歐姆的同軸線纜對產品再次進行測量，以保證準確的反映產品的真實狀況，以便于對測試結果進行分析，如下圖：

采用1:1的同軸電纜可以將信號傳輸?shù)穆窂綔p小，另外，示波器直接設置為1:1衰減，避免了軟件算法對示波器底噪的放大，因此帶來最準確的測量結果；

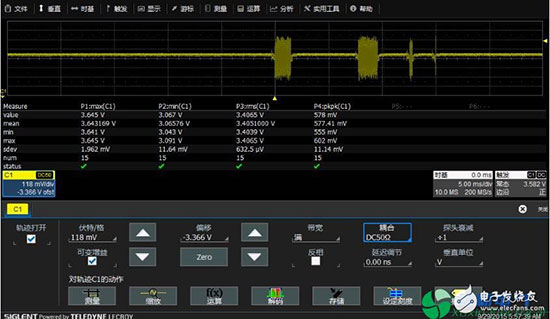

采用同軸線纜測試的結果，最大值為3.645V，比使用無源探頭3.814V的測量值相差0.169V?？梢娫谛枰龇浅＞珳?zhǔn)的測量的時候，應選擇同軸線纜來測量，盡量減小測量誤差。

總結

本文主要是從測試的角度來分析討論應該如何去測試“高頻開關電源”噪聲。通過以上分析可以得出以下結論：

1.如果按照以往高頻開關電源紋波的測試方法，直接選擇20MHZ的帶寬進行測試，將無法正確地反映出高頻開關電源的真實狀況。在諸如此類的高頻開關電源電壓的監控測量中，應考慮到其他高頻噪聲的干擾，不能把示波器帶寬限制在20MHZ。測試一個高頻開關電源電壓波動應選擇怎么樣的帶寬，要具體問題具體分析，要正確判斷是測量紋波還是噪聲，對應地選擇如何設置示波器。

2.如需要更加精準地測量，需要減小示波器10:1無源探頭帶來的誤差影響，應使用1:1衰減的同軸線纜進行測量。
