構筑更加安全高效的安檢體系，是機場安檢行業的持續追求。毫米波安檢技術的快速更新和相關安檢儀產品的不斷迭代，近年來為該行業提供了的新應用亮點。毫米波安檢儀對非金屬材料的探測能力受到廣泛好評，對人體的安全性、非接觸性的測量過程、和直觀的性能參數，也受到用戶的積極反響。

世界各國/區域的民航局積極推出相應的認證標準和許可證，例如歐洲民航會議ECAC的 版本1和2，美國交通運輸安全局TSA的認證，以及我國民航局的民航安檢設備許可證制度。

經過幾年的進化，新一代毫米波人體安檢的方向已經更加明朗。早期有些產品用少量的射頻單元，機械方式移動掃描。新一代產品則使用固定方式進行測試。得益于工藝進步和計算機運算的飛速發展，儀器內也大量引入新的信號處理技術，例如人工智能算法等。這些方向保證了系統更加穩定，識別能力更強。

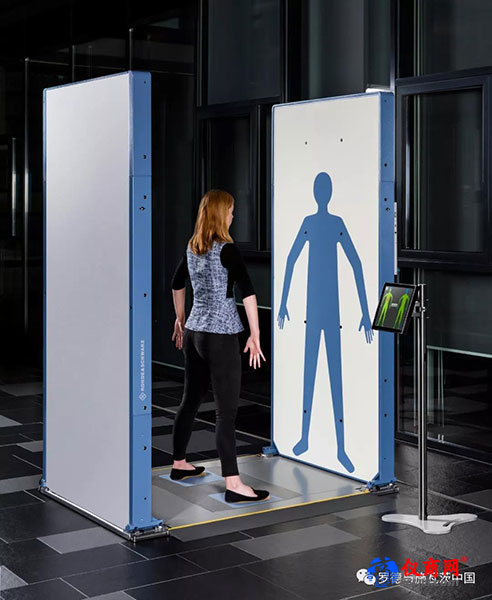

圖 1 R&S®QPS201毫米波快速人體安檢儀

近一兩年，新儀器的普及進入了快速發展期，世界多個主要城市機場陸續大量啟用了新一代毫米波人體安檢儀，包括美國、英國、德國、法國、澳大利亞機場等，中國從今年啟動并估計在未來幾年里會大量啟用毫米波人體安檢儀。此外，一些重點場所也開始布置毫米波人體安檢儀，如大使館、政府機關、大型會場和體育場館等。

在前兩代產品獲得巨大成功的基礎上，羅德與施瓦茨推出的R&S®QPS201快速人體安檢儀，進一步優化了硬件設計、檢測算法、處理時間、安檢通道設計等等多種要素，提升了安檢儀的精度、效率、可靠性，契合全球各地機場的多樣化需求。目前已經通過上述三大機構的認證許可，并在各大機場大量投入使用，以其高掃描速度，高分辨率和高檢出率廣受客戶的好評。

高精度、對人安全的檢測方案選擇

毫米波檢測技術主要檢查物體對毫米波頻段電磁波的反射，而非低頻的電磁感應。因此對物體的材質并無要求，而對其形狀特征十分敏感。相較于通過式金屬探測安檢門，R&S®QPS201極大地?cái)U(kuò)展了檢查物品范圍?？梢詸z出多種物品，包括陶瓷、玻璃、塑料、液體、顆粒等非金屬。

人體攜帶的物品尺寸一般從幾厘米級到幾毫米，因此安檢儀首選毫米波頻段。70~80GHz頻段的電磁波信號，其波長較短，僅有3.8mm，信號的分辨率可以接近2~3mm，適合于測量人體表面攜帶的微小顆粒物。同時，毫米波對毛發具有一定的穿透能力，不至于對受檢人員的衣物造成大量虛警，減輕了安檢人員的工作負擔。相較而言，低頻段的毫米波探測設備雖然更容易實現，但其分辨率隨著頻率降低和波長增加而變差，例如38GHz的信號只能探測4~5mm的物體，雖然經濟，但不適用于最高標準的安檢工作。

該頻段的電磁波對人體無害，相較于X光，毫米波的電磁輻射是非電離輻射；相較于低頻的設備，毫米波輻射的探測深度僅到人體表皮，不會到達真皮以下。類似技術目前已經廣泛應用于人體、醫學檢測、場地監測和汽車?yán)走_(dá)，因此QPS系列選擇使用70-80GHz頻段。

信號功率方面，R&S®QPS201的發射功率強度不到手機的千分之一，每次掃描只需幾十毫秒。完全符合世界各國的電磁環境標準。

精準檢測、隱私保護、高效檢查、高可靠性

儀器對于可用性的需求是，在人流量大的公共場所，能夠高效、準確地檢出攜帶的物體，區別于人體特征，從而標識出違禁物品。并將之標識在人形示意圖上，在保護乘客隱私的同時，便于安檢員根據部位提示進行檢查。

在這方面，羅德與施瓦茨充分發揮業界領先的技術實力，為R&S®QPS201設計了兩面固態矩陣面板，內含數千個收發天線，構成一套高精度的雙面測量系統。測量過程中，每個天線僅工作一瞬間，儀器在幾十毫秒內完成全部的信號探測工作。由于R&S®QPS201的天線數量和規模遠超業界同類產品，可以獲得更高信噪比的信號，利于后續程序計算識別可疑物。

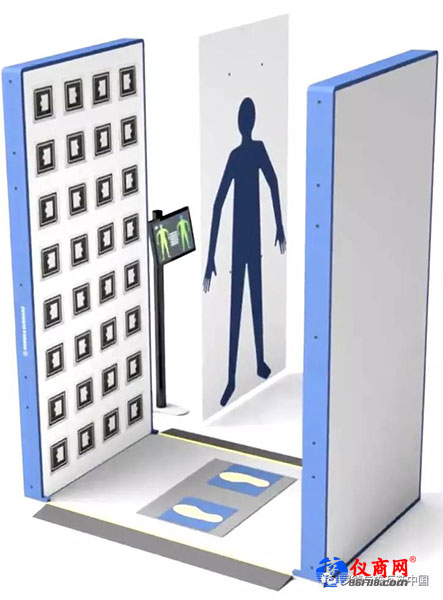

圖 2 毫米波收發矩陣示意圖

在信號處理和可疑物識別方面，R&S®QPS201使用業界領先的數據處理加速器，將海量的信號數據加速處理，使得儀器對信號具有極高的合成運算速度。物體檢測算法則使用了業界領先的AI人工智能技術，經過大量的訓練實驗，使得AI算法對體表物品的特征識別達到了很高的準確度。針對國內的安檢標準，R&S®QPS201特別提供了專用于中國國內的算法模型，適應國內市場需求。
