示波器的探頭是連接被測電路與示波器輸入端的電子部件，它對示波器測試結果的準確性至關重要，選擇如果不合適，再先進的示波器也發揮不出作用。

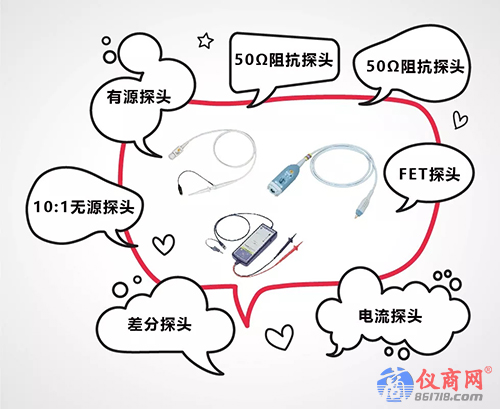

最簡單的探頭是連接被測電路與電子示波器輸入端的一根導線。但是，復雜的探頭則由阻容元件和有源器件組成，于是探頭種類就多了，有源探頭、無源探頭、差分探頭、電流探頭……令人眼花繚亂。

本文就來理一理，看看不同的探頭究竟該如何使用。

1:1無源探頭

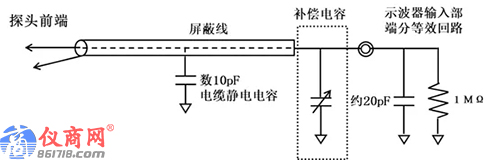

1:1無源探頭的等效電路

特點：它需要通過屏蔽線和示波器連接，示波器的輸入阻抗一般設為1MΩ。

輸入電容＝示波器輸入電容＋電纜浮游容量

適用對象：因?yàn)闆](méi)有分壓輸入信號，所以僅限于測量低頻小信號。又因輸入電容小于100pF，所以不推薦測量10MHz以上信號。

注意事項：被測電壓不能超過示波器的最大輸入電壓！

10:1無源探頭

1.中低頻無源探頭(DC-10MHZ)

10:1中低頻無源探頭的等效電路

特點：探頭可調電容實現分壓比達到10:1的分壓效果。

適用對象：1、測試直流～低頻(n kHz)信號，探頭阻抗9MΩ和示波器輸入阻抗1MΩ進行10:1分壓。

2、測試中間頻率(nｋＨｚ～nＭＨｚ)信號

探頭電容10pF和示波器輸入電容 （屏蔽線電容＋補償電容＋探頭電容＝90pF）實現10:1分壓。

2.高頻無源探頭（10MHZ以上）

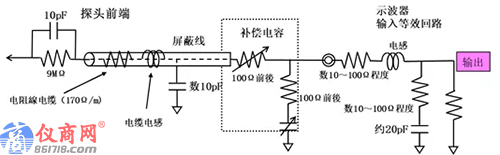

10:1高頻無源探頭等效電路

特點：如上圖所示，探頭與示波器輸入回路組成等效回路。這是個非常復雜的分壓回路，要點是在全部帶寬范圍內，實現10:1穩定分壓特性。

適用對象：測試高頻(10MHz以上)信號。

注意事項：即使是同一品牌，型號不同的示波器輸入等效回路也不盡相同，示波器初次使用前，需要對補償電容進行調整。在10MHz以上的頻率范圍，使用非標配探頭則無法保證示波器與探頭的最佳匹配，達到最佳測量效果。

100:1無源探頭

100:1無源探頭等效電路

特點：探頭前端（配合補償電容）和示波器并列得到100:1的分壓效果。

適用對象：1、測試直流～低周波(n kHz)信號。探頭前端電阻49.5MΩ和補償電容電阻1MΩ與示波器的1MΩ并列得到100:1的分壓回路。在補償電容內加入分壓電阻是為了安全，尤其是在測試者接觸BNC接頭時。
