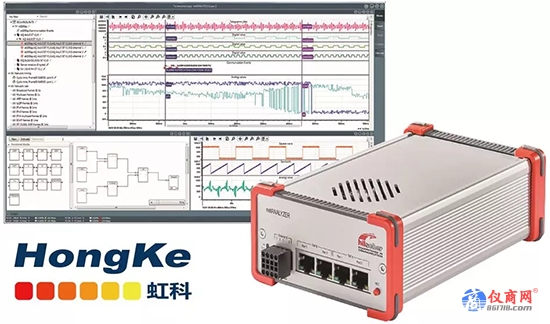

以太網分析儀netANALYZER可以測試profinet，EtherCAT，Ethernet/IP.sercos.Modbus/TCP等實時和非實時網絡，主要有如下功能：

1.1、Data Recording-數據記錄

可保存網絡中所有的記錄幀，可用wireshark等第三方工具打開；

1.2、Time Measurements-時序測試

可以分析報文幀出現的頻率次數，以及通過設置不同的port端口來實現計算網絡中不同位置點報文幀傳輸?shù)臅r間，比如對circle time的測試，對jitter的測試等；

1.3、Analysis of Network Load

可以測試不同以太網幀幀在網絡中的傳輸負載，可以圖形化顯示負載的變化規律；

1.4、其他參數

可測試以太網其他幀錯誤，見4.5小節

硬件介紹

24V電源供電；

USB接口：可以插U盤保存記錄；

Uplink網口連接PC，作為數據傳輸網口連接PC端

TAP A和TAP B共4路網口，兩組網絡，可實現同時對兩路網絡的測試；

External IO口，外擴GPIO口，可接遠程IO，實現對擴IO的信號抓?。?

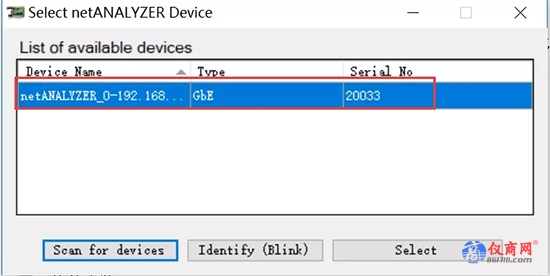

軟件安裝

EtherCAT測試步驟

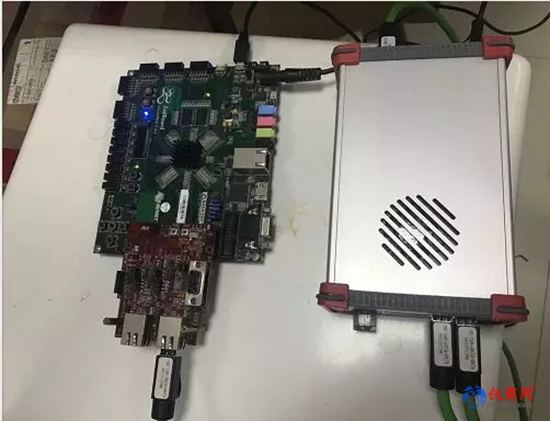

分別測試了KPA EtherCAT master和以及其他主站的，硬件接線如下圖，使用了TAP A的port0和port1，主站網口--->port0--->port1--->從站伺服

4.1Data Recording-數據記錄功能

4.1.1設置過濾條件：

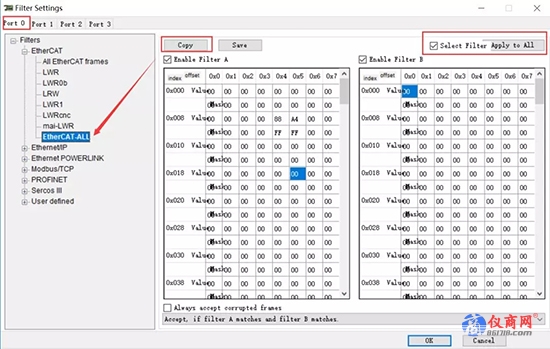

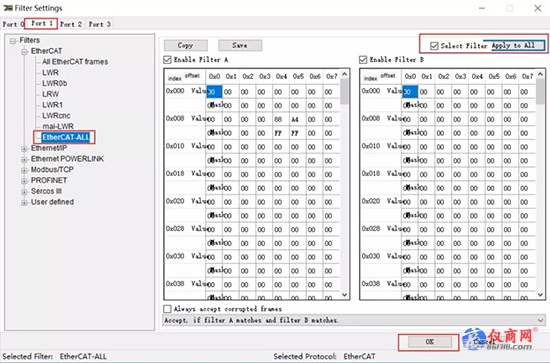

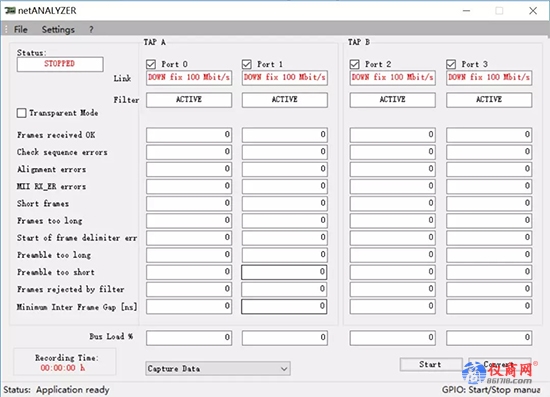

此處并不設置任何過濾條件，全部EtherCAT的報文幀都會被抓取下來，port0和port1的設置都一致，設置完成后需要點擊apply to all。

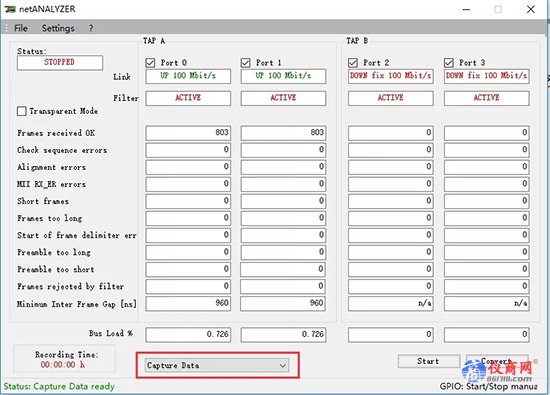

4.1.2選擇數據記錄功能

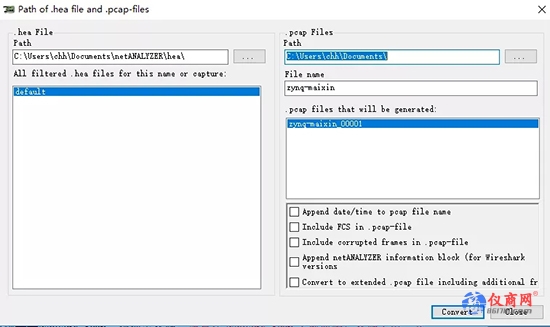

4.1.3導出抓包數據

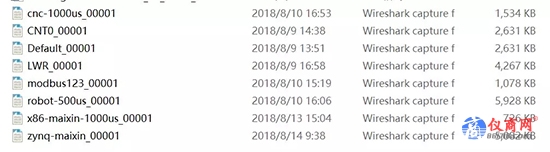

可以通過wirshark等第三方軟件工具打開

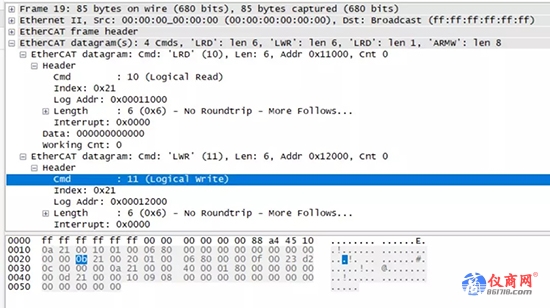

4.1.4測試結果

4.2.Time Measurements-時序測試

4.2.1設置過濾條件

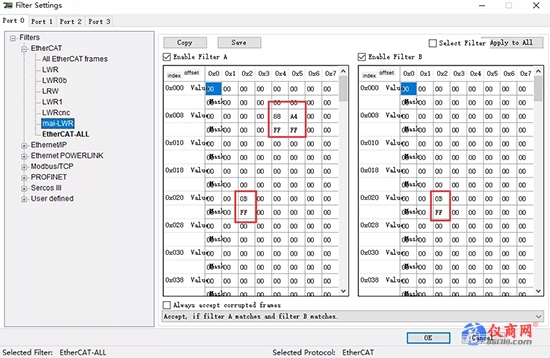

參考4.1.1設置過濾條件如下，比如設置LWR報文指令，位置如下

4.2.2選擇時序測試功能

在彈出來的時序圖，可根據不同端口port的設置來確定不同參數的設置，比如from port0 to port0，是用來測試circle time。
