工業現場經常需要同時隔離RS-232與RS-485，通常是用兩個隔離DC-DC搭配單獨的信號隔離電路的方案，但隔離的性能存在差異性，并且占板面積較大。本文將為你介紹一種穩定可靠、應用簡便的全隔離解決方案。

一、通訊管理機的接口電路簡述

通訊管理機在電力系統中可以采集多個子系統的數據，通過集中處理和回執，完成電力系統中的數據交互。對外通常需要集成多路RS-232、RS-485、CAN、以太網接口等。

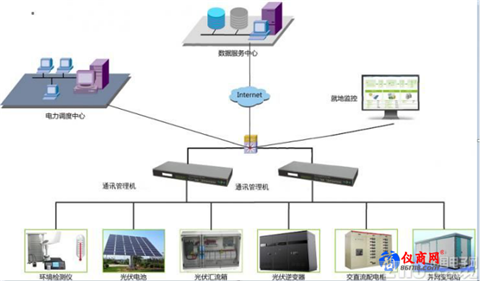

圖1 通訊管理機應用拓?fù)?/span>

通訊管理機對于嵌入式主控CPU的接口資源要求較高，常常需要通過各種方式來擴展通訊接口;同時電力通訊設備工作環境較為復雜，對于隔離抗干擾性能有剛性需求。但按常規的設計方案，采用分立的隔離DC-DC、信號隔離、收發器、保護電路等設計出的接口隔離電路占用PCB面積大，物料采購的種類繁多，也不便于單獨測試通信接口的性能。

圖2 常見的通訊管理機

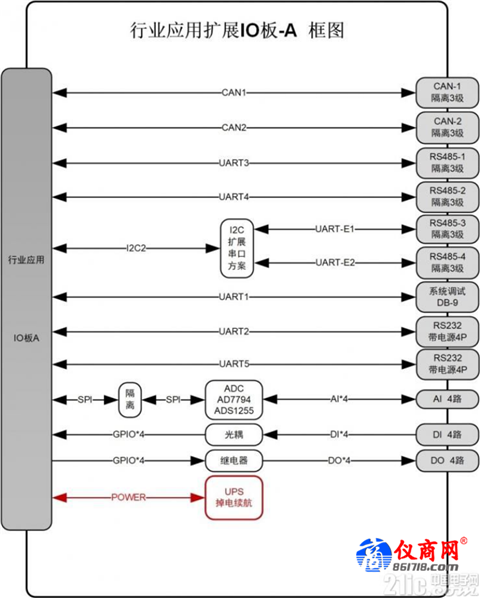

如下所示為常見通訊管理機需要的擴展資源IO板，通訊接口包括CAN、RS-485以及RS-232。常規模塊方案可以使用致遠電子的CTM1051KT、RSM485ECHT以及RSM232隔離模塊，體積雖然較分立方案有極大的改善，但還不是最佳方案。下文將為各位介紹，產品集成度更高，應用更便捷的解決方案。

圖3 常見的通訊管理機

二、MPM的特性與通訊管理機的結合應用

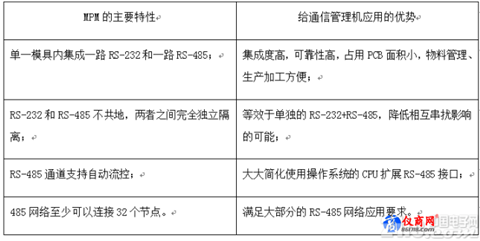

ZLG致遠電子的MPM系列模塊創造性的將常用的RS-232和RS-485結合在一起，結合通信管理機的應用，帶來的額外優勢主要如下表：

MPM的部分細節電參數細節如下：

圖4 MPM模塊選型表

三、MPM接成RS-232轉RS-485的應用

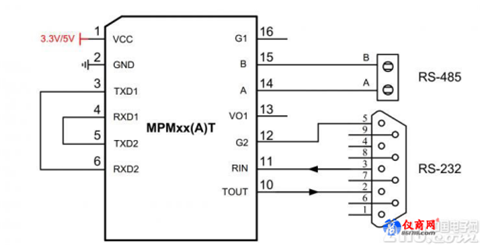

因?yàn)镸PM的RS-485支持自動流控，即意味著只需要TXD、RXD即可完成RS-485的通信。因此，把MPM產品RS-232和RS-485的UART口交叉連接，即支持RS-232轉成RS-485，同時RS-232和RS-485之間同樣帶完整的電氣隔離，對于調試串口、隔離總線干擾等的應用非常方便，如下圖。

四、總結

根據目前工業產品通信隔離需求，專門研發出MPM系列多協議隔離模塊，將隔離電源、通信隔離電路、ESD保護電路集成封裝在一個模塊中，將電路設計化零為整，只需要簡單的電氣連接，就可以實現RS-485/232通信隔離，隔離電壓高達3500VDC，滿足絕大多數應用需求。
