汽車電子e-Mark測試案例介紹之輻射騷擾測試


  來源: 電磁兼容之家 時間:2018-08-28 編輯:夏禪
分享到:

?

2002年10月起,根據歐盟指令72/245/EEC,以及修正指令95/54/EC的要求,凡是進入歐盟市場進行銷售的汽車電子電器類產品,必須通過e-Mark相關測試認證,標貼e標志,歐盟各國海關才會予以放行,準許進入當?shù)厥袌?,所以汽車電子電器類產品之e-Mark認證,勢在必行。自2006年7月1日以來,小e的新指令2004/104/EC代替舊指令95/54/EC強制生效。本文就車載DVD播放器為例來分析新指令2004/104/EC的輻射騷擾具體測試要求及方法。

200210月起,根據歐盟指令72/245/EEC,以及修正指令95/54/EC的要求,凡是進入歐盟市場進行銷售的汽車電子電器類產品,必須通過e-Mark相關測試認證,標貼e標志,歐盟各國海關才會予以放行,準許進入當?shù)厥袌觯云囯娮与娖黝惍a(chǎn)品之e-Mark認證,勢在必行。自200671日以來,小e的新指令2004/104/EC代替舊指令95/54/EC強制生效。本文就車載DVD播放器為例來分析新指令2004/104/EC的輻射騷擾具體測試要求及方法。

汽車電子產品測試實例分析:

產品名稱:車載DVD播放器

產品功能描述:DVD播放功能,FM/AM接收功能,USB Host功能

認證標準:2004/104/EC

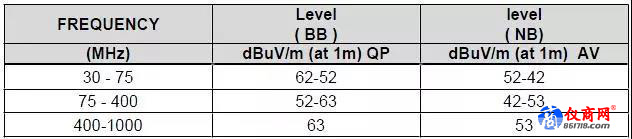

輻射騷擾限值要求:

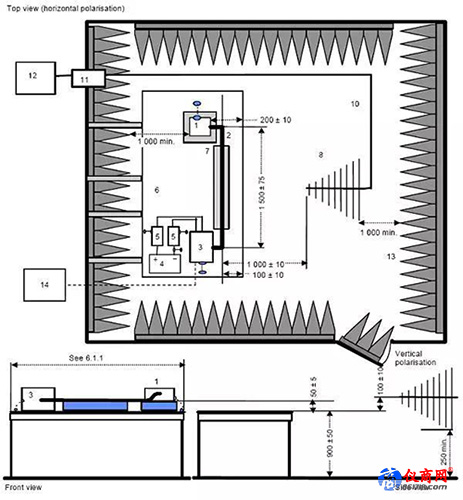

實驗布局圖:

實驗要求在半電波暗室里進行,測試接受天線分為兩種:雙錐天線和對數周期天線。

注:

1 EUT(如果在測試計劃中需要則就近接地)

3 負載模擬器(按照6.4.2.5要求放置及接地)

5 人工電源網絡(AN

7 絕緣材料支撐(εr1.4

10 高質量雙層屏蔽電纜(50Ω)

12 測量設備

14 模擬及監系統 2 測試線束

4 電源(位置可選)

6 接地板(與屏蔽體相連)

8 對數周期天線

11 壁板連接器(接頭)

13 射頻吸波材料

13 測試布置示例-對數周期天線

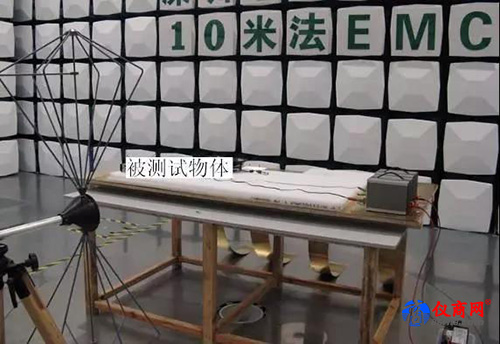

測試設置照片:(30MHz-200MHz:雙錐天線)


200MHz-1GHz:對數周期天線)

測試過程以及測試設置:

1. 將被測物放置于暗室里的1米高木制桌面上

2. 將被測物與測試天線的距離調解為1

3. 設置接收機的檢波方式為PEAK(峰值檢波方式),測試曲線模式設置為MAX HOLD(最大功能保持)

4. 將天線換成雙錐天線且方向垂直,從30MHz掃描到200MHz

5. 將天線換成雙錐天線且方向水平,從30MHz掃描到200MHz

6. 將天線換成對數周期天線且方向垂直,從200MHz掃描到1GHz

7. 將天線換成對數周期天線且方向水平,從200MHz掃描到1GHz

關鍵詞:汽車電子 輻射騷擾測試 測試    瀏覽量:3455
