眾所周知，CAN FD是基于CAN 2.0的升級版協議，為了滿足汽車電子日益增長的高帶寬和高傳輸速率的要求，CAN FD主要升級了以下幾個方面：

1、更高的傳輸波特率

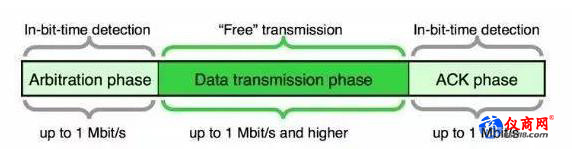

圖1 可變數據段波特率結構

CAN FD速率包含兩個段的速率，其中仲裁段和ACK段沿用CAN2.0的規范，最高速率為1Mbit/s，中間的數據段是可以加速的，標稱可以達到5Mbit/s，甚至更高。

2、更高效的數據段

對于汽車電子來說，對車輛動力系統、底盤以及主被動系統來說，加長的數據段避免了數據非必要的拆分，大大提升了CAN幀的傳輸效率。

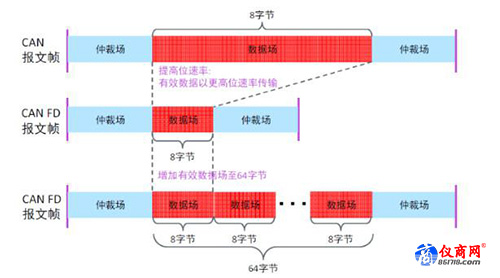

圖2 CAN FD高效的數據段

3、更可靠的CRC校驗和額外的控制位

在傳統的CAN 2.0中，由于填充規則會對CRC產生干擾，在CAN FD中升級了算法，將填充位加入多項式的運算，主要作為格式檢查，考慮數據長度變化的區間很大，CRC也根據區間會生成兩種校驗算法，當幀長小于210位，使用CRC_17，當幀長小于1023位，使用CRC_21位算法。

圖3 可靠的CRC校驗

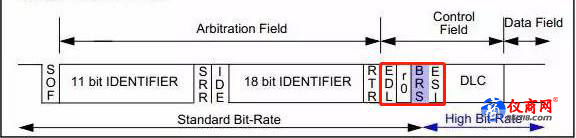

另外在CAN FD中利用了部分保留標志位，新增三種控制位，包括EDL（是否是CAN FD幀）、BRS（是否可變速率）以及ESI（錯誤狀態），豐富幀內的有用信息。

圖4 新增控制位

接下來我們回到正題，升級后的CAN FD到底能跑多快呢？那就用一個問題開始，大家都知道CAN 2.0最高速率可以到1M，但是為什么汽車電子高速CAN只跑到500K呢？

對于CAN總線的傳輸速率來講，傳輸距離和傳輸速率是成反比的，一般來說傳輸距離=（50000/波特率kbps）*0.8，如圖5所示。

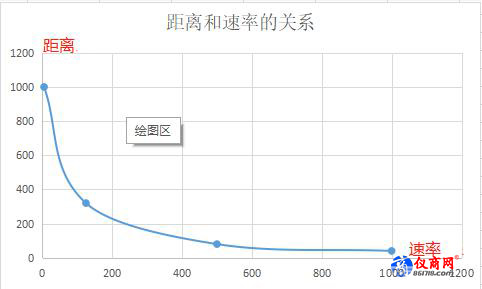

圖5 傳輸距離和傳輸速率的關系

實際在總線傳輸?shù)倪^(guò)程中，只有在實際應用環境下穩定傳輸才是重中之重，所以1M波特率在汽車電子會很難，接下來就如何實現高速率的穩定傳輸因素做以下淺析。

首先是CAN收發器，收發器的功能是將邏輯值轉換為電平值，但電平在傳輸?shù)倪^(guò)程中難免衰減，傳輸線纜本身的阻抗和容抗無法避免，尤其是首位終端電阻（基于手牽手拓?fù)洌饕袃蓚€(gè)功能：

首尾120歐姆終端電阻，保證阻抗連續性（防止電信號反射）；

放電作用。

針對終端電阻放電作用，我們下面從兩個層面分析：

一、電平傳輸層面分析

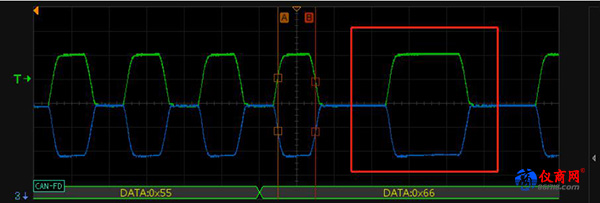

圖6 CAN FD波形
