為了回饋再生能量，提高效率，可以采用能量回饋裝置，將再生能量回饋電網。這樣一來，系統就更復雜，投資也更高了。所謂能量回饋裝置，其實就是一臺有源逆變器。加裝能量回饋單元的變頻器，用戶可根據油井的液位、壓力確定抽油機的沖機、速度和產液量，降耗節能，提高泵效；使設備減少磨損，延長使用壽命，高效節能低成本，實現在最大節能狀態下的自動化運行。但由于變頻器和回饋裝置的工作模式，使用能量回饋的方案對于電源端諧波污染很大，電網質量下降明顯。

缺點：需要加裝回饋裝置，成本較高，且對電網污染很大。

四、RNB2000-U系列變頻解決方案介紹

鑒于傳統的變頻改造方案的種種弊端，通過對懸梁式抽油機工藝的深入探究，采用基于懸梁式抽油機控制工藝的專用軟件邏輯，采用能量與功率的雙閉環控制，實現對輸出頻率的連續平滑調整，實現消除負轉矩控制，來避免電機動能的回饋、避免母線電壓過高。進而達到省去制動單元、省去能量回饋裝置的目的，避免了傳統變頻改造方案的種種弊端。

本方案的核心控制思想是恒輸出功率控制，變頻器基于輸出功率環恒定的PID控制模式，通過調整輸出頻率來實現恒輸出功率控制，可以在滿足沖次的前提下，有效降低平均輸出功率，實現有效節能，以及保護抽油機機構裝置。也就是說，變頻器不需要設定特定的運行頻率，實際輸出頻率通過PID閉環自動調節。下沖程時，由于負載由于慣量較大，同步轉速低于電機轉速時電機發電，變頻器輸出轉矩為負，此時變頻器自動提高輸出頻率消除負轉矩避免電機處于發電狀態。上沖程時，位能完全轉換成動能，此時轉速最高，慣量最大，電機減速進行上沖程動作，當轉速較低時，變頻器工作于恒輸出功率的PID調節模式，此時變頻器自動提高上沖程轉速，完成上沖程動作。

通過整個控制過程可知，電機一直沒有處于發電狀態，因此無需加裝制動單元和RBU回饋裝置。同時，整個沖程過程中，下沖程慢，可以浸入更多的油；上沖程快，減少漏油量：大大提高了產油量。

優點：無需加裝能量消耗或回饋裝置，成本更低；且優化了采油工藝，整機效率大幅提高；變頻器母線電壓穩定，整機熱耗低，整機穩定性更好。

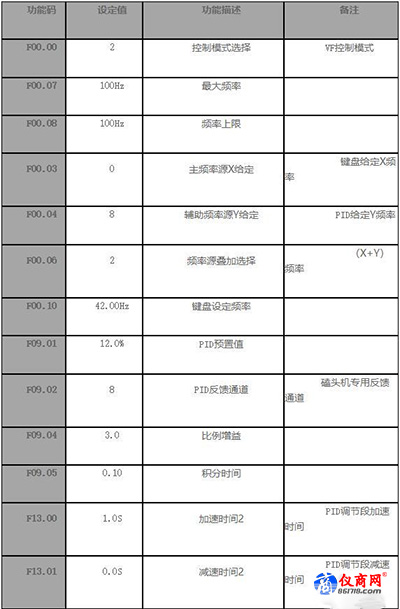

關鍵參數設置如下：

五、RNB2000-U系列變頻介紹

RNB2000-U變頻器DSP控制系統，采用國內技術領先的無PG矢量控制技術，并配合多種保護方式，可應用于異步電機，提供優異的驅動性能。產品在風道設計，硬件配置，軟件功能方面都極大的提升了客戶易用性及環境適應性。

技術特點：

◆行業專用：基于游梁式抽油機控制工藝的軟件邏輯，真正做到行業專用，方案領先。

◆高可靠性選型：關鍵器件均采用國內外知名品牌，元器件穩定性可靠有保障。

◆大冗余設計：通過嚴格計算與實驗驗證，關鍵元器件采用大裕量設計，以保證整機在油田惡劣環境下的長期穩定性。

◆優化的矢量控制：國內技術領先的無速度反饋矢量控制，低頻扭矩大，轉矩響應快。

◆軟件限流限壓功能：良好的電壓、電流限制，有效進行關鍵控制參數限幅以降低變頻器的故障風險。

◆環境適應性強：較高的整機過溫點，獨立的風道設計，加厚三防漆處理，更適合長期運行在油田戶外場合。

◆轉速追蹤再起動功能：實現對旋轉中的電機的無沖擊平滑起動

◆自動電壓調整功能：當電網電壓變化時，能自動保持輸出電壓恒

◆全面的故障保護：過流、過壓、欠壓、過溫、缺相、過載等保護功能

六、結束語

游梁式抽油機傳統的變頻應用模式因?yàn)榉N種弊端的存在，變頻改造控制方案持續改進在所難免。上海雷諾爾科技股份有限公司以其獨創性的控制方案必將引領行業方案的變革。同時，RNB2000-U系列變頻器可靠的軟硬件穩定性也注定了其必將為客戶提供極具性?xún)r(jià)比的用戶體驗。
