隨著紅外熱像儀應用的逐漸普及，曾經高大上的產品正在迅速的走進千家萬戶，不僅在工業領域頗受歡迎，在建筑領域也是發揮著重要的作用，檢測房屋氣密性、墻面潮濕以及地暖和水管等是否漏水等，都可以使用紅外熱像儀進行檢測。

在建筑領域，熱成像檢測分為室內與室外檢測，或兩相結合。紅外熱像師需要決定采用哪種方法在特定天氣條件下會得出最好的結果。目前，進行室內掃描越來越普遍，因?yàn)閺慕ㄖ镏幸莩龅臒峥諝獠⒉豢偸窍裰本€一樣穿過墻壁。在外墻的某個區域檢測到的熱損失可能來自于墻內的其他位置。而且，在刮風的天氣，很難探測到建筑物外表面的溫差。所以，相較于室外，室內的空氣流動相對較少，檢測結果也更加準確。

其實，不管是家庭住宅還是工業建筑物，進行熱成像調查的原理都是一樣的。那么具體如何對建筑物進行熱成像檢測呢？下面，根據一個實際案例（針對一棟別墅的熱成像檢測）告訴你正確的檢測步驟。

第一步，定義任務
首先與房主就建筑物情況進行面談來開始這項任務。這里我們將調查一棟別墅，據報道那邊的能耗太高。房主告訴我們室內很冷，尤其是刮風的時候，有一個房間特別冷，不管外面是不是刮風。

第二步，從室外開始檢測
從室外開始著手熱成像檢測工作。在室外可以迅速定位隔熱層失效或冷橋的位置。對于看起來還不錯的區域拍攝一些圖像是很重要的。因?yàn)榭梢詫⑵渑c顯示有故障的圖像進行比較，以評估所發現的不同程度的問題。

第三步，設置一項氣密性測試
熱成像掃描通常用于進行氣密性測試。鼓風門可以通過建筑物外殼的缺陷來放大漏風現象。漏風處在紅外熱像儀的取景器上顯示為黑色條紋。

鼓風門系統包括三個組件：校準風扇、門板系統以及測量風扇流量和建筑內空氣壓力的設備。門板系統用于將鼓風門風扇臨時密封在門外。風扇將空氣吹進或吹離建筑物，使建筑物內部和外部之間產生較小的壓力差。

該壓力差迫使空氣通過建筑圍護結構上的所有孔洞和縫隙。建筑物密封程度越高(例如：孔洞越少)，需要從鼓風門風扇吹出的用于造成建筑內空氣壓力變化的空氣就越少。

應始終在負壓下進行熱成像檢測。利用鼓風機門我們?cè)趦?nèi)部制造了50 Pa的負壓。氣密性測試清楚地表明該房屋結構存在漏風，且超過規定允許量的大約50%。下一個步驟就是尋找哪里存在漏風以及其他有問題的區域。

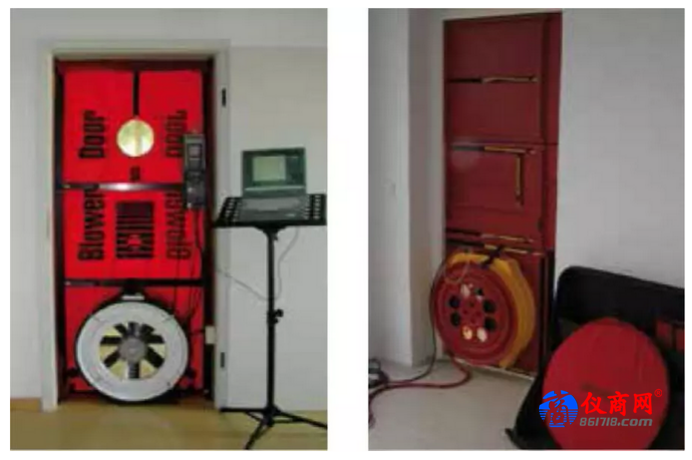

鼓風門設備通常安裝在入口大門處。

 第四步，進行室內熱掃描

為了準備進行室內熱掃描，檢測員應當采取措施來確保能獲得精確的結果。可能需要將建筑外墻的家具移開，并且還需要拆除窗簾。通常當室內外溫差較大(至少相差10°C)時才能拍攝到最精確的熱成像圖像。

現在我們開始使用紅外熱像儀掃描房子內的每個房間。拍攝圖像時，要非常準確地知道圖像拍攝地點。在建筑平面圖上標上箭頭指示熱圖像的拍攝角度是一個不錯的方法。

第五步，分析和報告

當檢測完所有房間，就該回到辦公室對這些圖像進行分析，并將所發現的內容總結到報告中。通過使用FLIR BuildIR軟件來進行分析和報告制作。

下面兩個圖例就顯示了別墅內存在的故障以及導致房屋較冷且能效低下的部分原因。

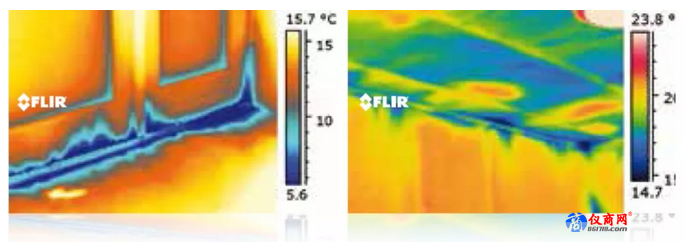

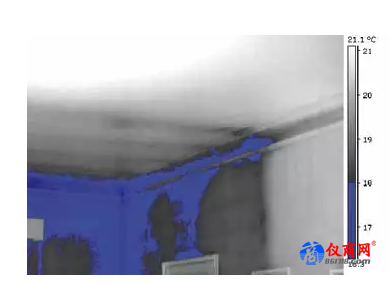

左圖顯示了門扉及門檻處存在漏風。這樣的圖案就是問題表征。右圖顯示檐口沿線存 在漏風且天花板的隔熱效果很差。
