在很多人認識里，只有使用同步采樣才能進行精確的諧波分析，其實采用非同步采樣同樣能進行諧波分析，而且在許多情況下甚至比同步采樣法更優秀。PA功率分析儀提供了常規諧波、諧波和IEC諧波三種諧波測量模式，支持同步和非同步的諧波分析，將兩種分析方式互補使用可提高諧波的分析能力。下面通過其計算方法的簡單，結合實例討論三種諧波模式的使用。

諧波測量基本原理

目前最常用的諧波分析方法是使用傅里葉變換，將時域的離散信號進行傅里葉級數展開，得到離散的頻譜，從離散的頻譜中挑選出各次諧波對應的譜線，計算得出諧波各項參數。

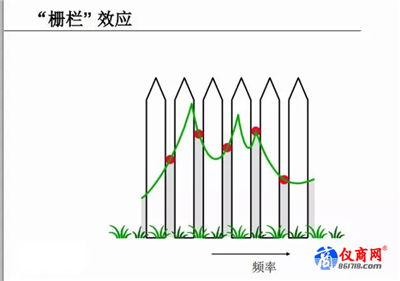

在實際實現時，由于離散傅里葉變換存在“柵欄效應”，采樣頻率不為基波的整數倍時，部分諧波可能不在離散傅里葉變換后的離散頻率點上，需要使用特殊的手段將柵欄空隙對準我們關心的諧波頻率點。其中同步采樣法和頻率重心法使用最為廣泛。

同步采樣法

顧名思義，就是使采樣頻率與基波頻率同步改變。該方法從源頭上保證數據的采樣頻率為基波頻率的整數倍，如IEC 61000-4-7標準就規定50Hz使用10倍基波采樣率，采樣數據經離散傅里葉變換即可得到各次諧波分量。同步采樣常用硬件PLL實現，需要實時調整采樣頻率，頻率的鎖定需要時間，受限于濾波器及相關器件，很難做到很寬的頻域，也很難保證頻譜特別豐富時的準確性。

頻率重心法

使用足夠高的采樣頻率（一般大于4倍基波頻率）即可滿足直接對信號進行采樣，將信號的頻譜間隔拉開，并且使用更多周期的數據點做離散傅里葉變換，降低頻譜泄露的影響。最后根據窗函數的功率譜分布特性，通過頻譜的譜峰和次譜峰，找到真正的譜峰頻點——即離散頻譜的譜峰和次譜峰的重心。通過頻率重心法消除了柵欄效應的影響，對各次諧波使用重心法，還得到一個偏離系數，使用該系數配合窗函數功率譜，可求解得到對應頻點的相位和幅值等信息。至此，非同步采樣法同樣得到了各次諧波。受限于窗函數的頻譜特性，該法需要用足夠高采樣率來保證各頻率成分的頻譜互相影響足夠?。欢医財嘣斐傻男孤┮膊荒芴?，否則產生的假頻率疊加到真實頻譜里，導致結果誤差更大。

簡單對比

基于以上實現原理可知，同步采樣法精度取決于PLL的準確度，而后期計算簡單。PLL中用到的濾波器限制了支持的基波頻率上限，因此在基波頻率較高時，同步采樣法一般無法支持；同樣是濾波器原因，無法很好濾除低偶次諧波，所以低偶次諧波幅值較大時，PLL就無法同步基波采樣，諧波分析結果也就完全錯誤。

頻率重心法不需要額外濾波器，采樣器件可工作在支持的最高采樣頻率，使有效譜線拉開的同時提高了支持的諧波頻率范圍，而為了消除泄漏的影響，需要使用更多的數據進行傅里葉變換。所以頻率重心法引入了數倍于同步采樣法的計算量。另外，重心法需要使用至少兩根譜線，而且受窗函數主瓣寬度限制，頻率重心法所能支持的頻率下限只能達到頻率分辨率的三倍以上。由于頻率重心法沒有反饋過程，不依賴于信號，模擬電路實現簡單，理論上只要采樣率和使用的數據點足夠，就能得到正確的結果。

特別地，因為同步采樣需要硬件電路，受限與成本與體積，大部分測量儀器只支持一到兩個PLL源，而頻率重心法無此限制，甚至可任意定義基波源（對應于PLL源，用于確定基波）。

應用實例

PA功率分析儀提供了三種諧波模式：常規諧波、諧波和IEC諧波。其中常規諧波對應頻率重心法、諧波和IEC諧波對應同步采樣法。諧波和IEC諧波區別在于IEC諧波完全按照IEC 61000-4-7標準規定的倍頻數FFT點數進行計算，并增加了標準規定的處理流程和計算參數。下面使用實例信號對比兩種方法的區別：

信號一：基波頻率50Hz，含2~15次諧波，各次含量均為10%

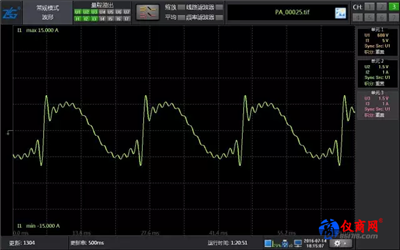

圖1 50Hz基波2~15次含量10%諧波波形

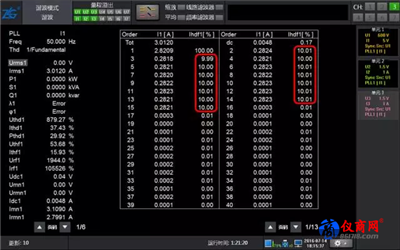

圖2 50Hz基波2~15次含量10%諧波常規諧波分析結果

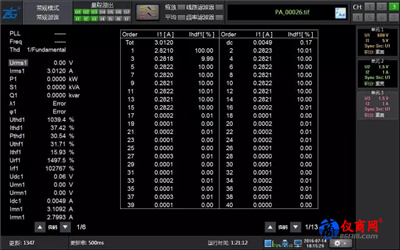

圖3 50Hz基波2~15次含量10%諧波的諧波模式分析結果
