一文教你讀懂諧波測量方法


時間:2018-05-14 編輯:夏嬋
分享到:

?

如圖 1所示包含諧波的50Hz信號波形,常規諧波和諧波模式諧波均能得到正確的諧波含量,并且精度很高。

信號二:基波頻率50Hz,含2~15的奇次諧波,各次含量同樣均為10%

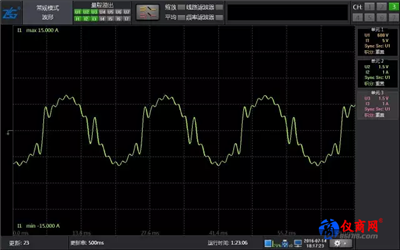

圖4 50Hz基波2~15奇次含量10%諧波波形

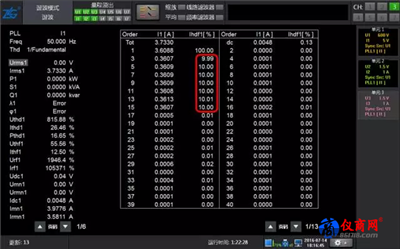

圖5 50Hz基波2~15奇次含量10%常規諧波分析結果

圖6 50Hz基波2~15奇次含量10%諧波模式分析結果

如圖 4所示只包含2~15次的奇次諧波的波形,常規諧波和諧波模式結果同樣精確。

信號三:基波頻率50,含2~15偶次諧波,各次含量均為10%

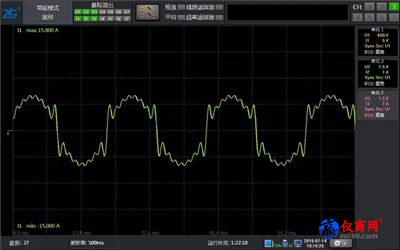

圖7 50Hz基波2~15偶次含量10%諧波波形

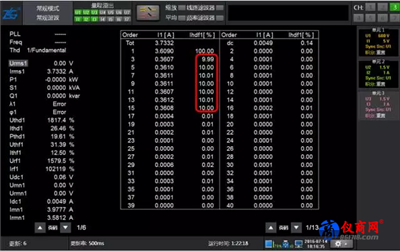

圖8 50Hz基波2~15偶次含量10%常規諧波分析結果

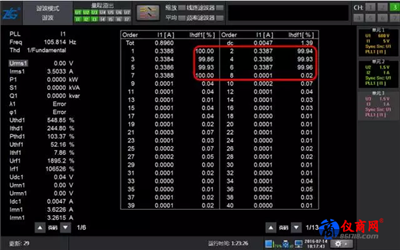

圖9 50Hz基波2~15偶次含量10%諧波模式分析結果

如圖 7所示只包含50Hz基波的2~15次的偶次諧波的波形,受偶次諧波的影響,每個基波周期多了兩次過零,而且頻率與基波相近,PLL的濾波器亦無法濾除該諧波,因此PLL結果錯誤,導致諧波分析結果也完全錯誤,此時的常規諧波分析結果仍然正確,而且保持了很高的精度。說明常規諧波可以不受偶次諧波影響,在采樣率和FFT點數足夠時,具有受被測信號影響低的優勢。

信號四:基波頻率6kHz,含2~15次諧波,各次含量均為10%

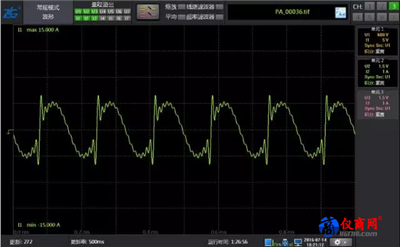

圖10 6kHz基波2~15次含量10%諧波波形

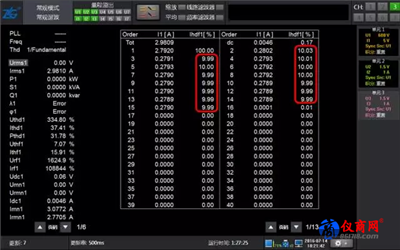

圖11 6kHz基波2~15次含量10%常規諧波分析結果

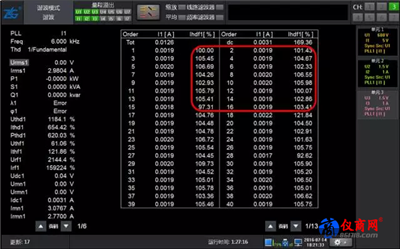

圖12 6kHz基波2~15次含量10%諧波模式分析結果

如圖 10 所示包含6kHz基波的2~15次諧波的波形,由于已經超出諧波模式支持的頻率范圍,諧波模式無法測量,而常規諧波分析時使用了200kHz的采樣率,6kHz的15次諧波頻率為90kHz,小于采樣頻率的一半,因此仍然可以精確測量。

由上實例看出,非同步采樣拓寬了諧波的分析范圍,在許多同步采樣受到約束的場合可以實現互補,是一種強有力的諧波分析方法。

需要指出的是,雖然以上用例中常規諧波分析結果都正確且精度很高,但在諧波模式PLL正確時,諧波模式在高次諧波的穩定性和精度會比常規諧波高,因?yàn)槌R?guī)諧波在高次諧波的頻率上有累積誤差,且頻譜兩端會受負頻率的影響。特別需要注意常規諧波一個致命缺點是頻率下限較高(PA5000功率分析儀的常規諧波支持基波的頻率下限是15Hz),而且需要保證更新周期內有足夠的采用點。
