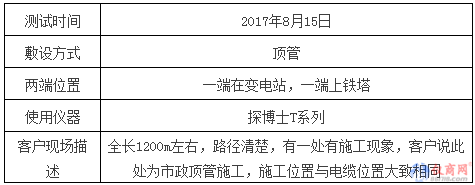

1.測試準備

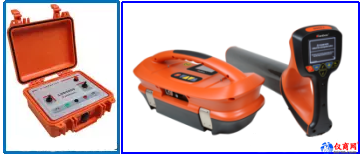

圖1  使用儀器

2.測試原理

（1）音頻信號感應法

用音頻信號發生器向電纜中注入一特定頻率的音頻電流信號，該電流信號在電纜周圍就會產生音頻磁場，通過傳感器線圈接收這一特定頻率的音頻磁場，經磁聲或磁電轉換為人們?nèi)菀鬃R別的聲音信號或其它可視信號，即可探測出電纜的路徑。

（2）測試方法一：直連法

圖2所示的是通過相和金屬護層之間注入信號的接線方式，其他的還有通過金屬護層和大地之間、相和大地之間等幾種注入信號的接線方式。

（3）測試方法二：夾鉗法（耦合法）

通過耦合夾鉗卡住電纜本體（要求兩端鎧裝必須接地），可帶電查找電纜路徑。

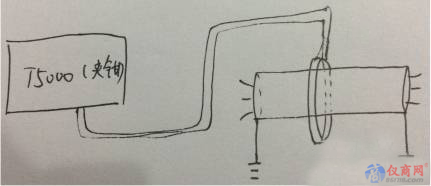

圖3 耦合法接線示意圖

3.測試方法原理

電流流經金屬導體時，就會產生相應的磁場。圖3所示的是向線芯與金屬護層之間注入電流信號的接線等效電路圖，從圖中可知，電流從線芯進入，經金屬護層與大地返回。線芯與金屬護層都是金屬導體，通過電流時都會產生相應的磁場，但線芯與金屬護層中的電流方向是相反的，其產生的磁場方向也必是相反的，如果兩者中的電流值相等，磁場就會相互抵消，在電纜周圍就不會有相應的磁場。

所以，如想使電流信號在電纜周圍產生磁場，流經線芯與金屬護層的電流值就不能相等，必須有一部分電流從其它導體分流，這里的其它導體就是大地，從大地中分流的電流I，是路徑探測的關鍵，I，越大，電纜周圍的磁場就越大。

小提示：

（1）相對耦合法，直連法給電纜施加信號較強，推薦優先使用直連法，且使用相和大地之間注入信號的接線方式（鎧裝懸空）；

（2）由于110kV電纜的護層存在一定感應電壓，采用耦合夾鉗的接線方式時，不可將夾鉗鉗口完全閉合，否則會在環形夾鉗上形成感應電流損壞儀器，此時在閉合鉗口墊上一張薄紙片即可；

（3）采用直連法（金屬護層和地之間注入信號的接線方式）時更不能直接接線，此時可增加一個信號發生器LVD5000屏蔽此感應電壓，防止損壞設備或造成干擾。

4.測試過程

（1）由于電纜全長1200m，考慮到信號衰減問題，決定采用直連法（金屬護層和地之間注入信號的接線方式）并配合LVD5000測試該電纜路徑及埋深。

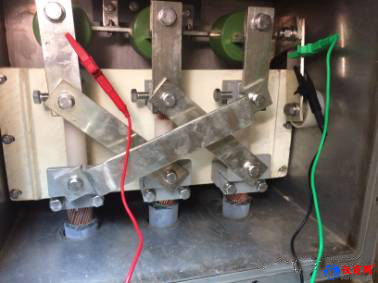

（2）采用直連法時須跟大地構成回路，因此如圖5所示，要想測試結果更加準確，測試點只能取在①、③或④處，但由于①端在變電站，人不方便進入，因此，只能在兩處交叉互聯箱處施加音頻信號。

圖5 護層接地方式示意圖

（3）將測試點取在③處的交叉互聯箱，③-②、③-⑤均有完好的測試回路，f選擇8.19kHz進行測試。
