振動測試

早期國內在冷卻塔測試中，對振動沒有引起重視，沒有列入測試項目中，現列為冷卻塔測試項目之一，因它關系到冷卻塔的動平衡問題及聲音的固體傳布問題，引起同行們的關注和重視。但對冷卻塔的振動與平衡測試，目前還沒有一個統一的規范和檢驗標準，故也還沒有一個評定好與差的標準，只是與同類冷卻塔進行相對比較而言。

1. 測試儀器

丹麥B &K 公司制造的精密聲級計，或仿B &K 公司制造的國產N D 2 型精密聲級計，都附有一套測振動的附件，振動測定就用該套附件進行，亦可用ZDS-4 閃光動平衡儀、平秤、橡皮泥進行測定。

2. 測點布置：

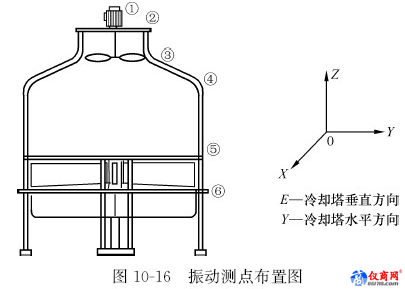

因?yàn)閷鋮s塔的振動與平衡測試還沒有一個統一的規范和標準，所以在測點布置上也還沒有一個統一的要求。一般情況下，對逆流式冷卻塔代表性的測點布置如圖10-16 所示。在正常情況下，測得的振幅值自上而下逐漸減少。振幅值是以μ （微米）為單位表示的。測點④ 是主要部位，該處振幅（包括水平方向和垂直方向）越小，說明整機運轉平穩，振動屬于良好狀態。

3. 測試報告

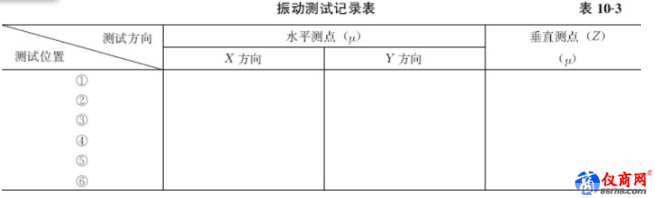

委托單位： 測試對象： 測試內容： 工藝條件： 使用儀器： 測試地點： 測試人員： 測試日期： 測點布置：附上測點布置圖 測試數據：附上按布置測點測得的數據記錄表（表10-3 ）。有必要時進行頻普分析。

分析和建議：

對測定結果與同類塔的振動與平衡進行比較，作出適當?shù)脑u價。對測試中出現的問題進行分析，并提出建議。
