(2 )測點布置: 以機械通風逆流式玻璃鋼冷卻塔為例,其測點布置如圖10-12 所示??扇《? 個測點,第1 點布置在冷卻塔風筒出口45°方向,距離為D f (即為風機直徑),第2 點至第6點布置在離地面1.5m 高處,距離分別為D(塔體直徑)、5m、10m、15m、20m 。當測試橫流式冷卻塔時,第2 點距離D 的計算式為: ,a 為1/2 (塔頂部長度+塔底部長度),b 為塔寬度。方塔因四條邊相等,可采用D =1.13a ,a 為邊長。
按上述測點布置,噪聲測試時分淋水與不淋水兩種情況進行。淋水時測得的為冷卻塔的總噪聲:不淋水時測得的是風機(含電機)的噪聲,兩種情況的測試結果都應匯總到記錄表中(附表1 )。
2. 噪聲值的修正
在冷卻塔噪聲測試時,經常會遇到環境噪聲(稱背景噪聲或本底噪聲)很大,而背景噪聲又以n 個噪聲源所組成。這種情況下冷卻塔測得噪聲是由背景噪聲與冷卻塔噪聲組合成的混合噪聲,冷卻塔的實際噪聲比測得的噪聲值要低,故要進行修正。而噪聲值的修正要使用到有關噪聲的計算公式和曲線,故這里作簡要介紹。
(1 )分貝的“相加”修正

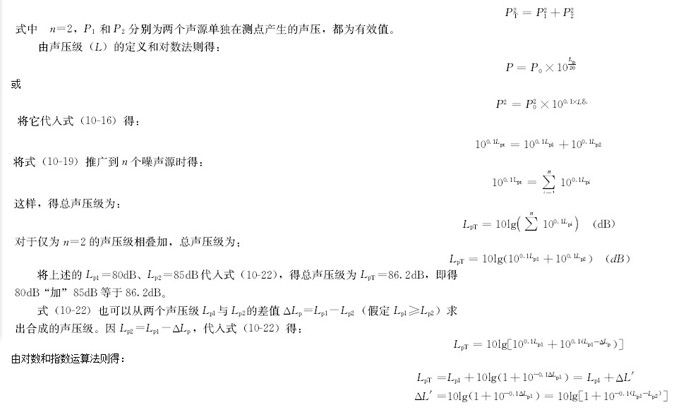

如果一臺機器在某點產生的聲壓級為80dB (分貝),另一臺機器為85dB ,那么這點的總聲壓級是多少分貝,這不是簡單的算術相加,而應該用聲能量疊加的概念和原理,兩個聲源在該點產生的總聲壓P T 應有:

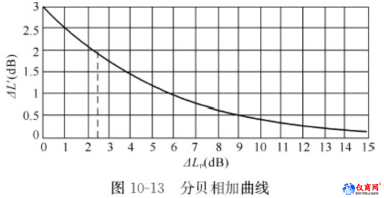

由式(10-25 )繪制成曲線如圖10-13 所示,這里假定L p1 ≥ L p2 ,這樣,用圖10-13可不經過對數和指數運算便可很方便而快速地查出兩個聲壓級疊加后的總聲壓級。 如已知一個聲壓級比另一個聲壓級高出2.5dB ,即ΔL p =L p1 -L p2 =2.5dB ,則從圖10-13 橫坐標2.5dB 處向上作垂線與曲線交于一點,該點的縱坐標值為2.0dB ,則得ΔL ′=2.0dB ,即總聲壓級比第一個聲壓級高出2.0dB 。
