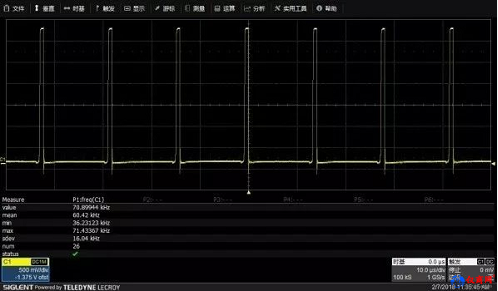

圖6.測得輸出頻率為70KHZ

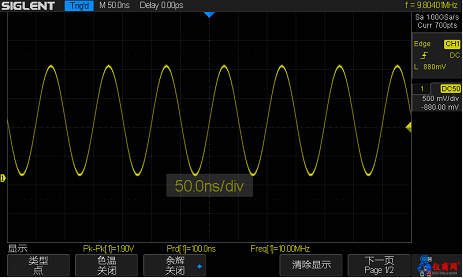

然而，鼎陽科技的SDS1202X示波器，在順序模式下?lián)碛懈叩牟ㄐ尾东@率，需要①設置時基處于50ns/div②通過Acquire按鍵，選擇菜單下分段采集選項，打開分段采集功能，此時示波器進入順序模式。

打開SDS3000示波器頻率測量功能，測得此時的脈沖信號頻率即為SDS1202X的波形波形捕獲率，如下圖7實測脈沖頻率500KHZ，測量結果相比SDS1202X標稱的40萬幀/s的波形捕獲率還有余量！

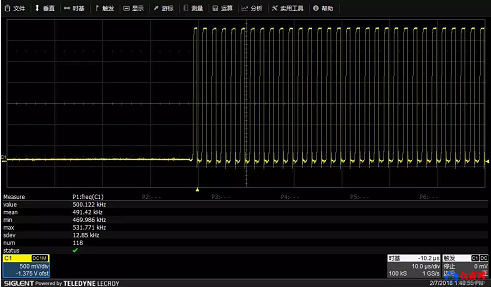

圖7.測得SDS1202X輸出脈沖信號頻率

以上示波器波形捕獲率的測試方法，有興趣的朋友如果手上有同系列或者其他可測試的示波器，也可用以上方法測試下，來驗證下自己的示波器是否合乎規格！

有許多工程師還在繼續使用模擬示波器，因?yàn)槟M示波器死區時間幾乎可以忽略，卻也存在其他的不足，比如無法做數據統計分析，無法記錄等，這也是模擬示波器用戶越來越少的原因，數字示波器雖然可以克服以上缺點，但也有一定的不足，尤其是在異常信號分析時，由于死區時間的存在，很可能導致觀察不到完整波形，如果找出調試和偶發問題對各位來說非常重要，那么選擇測量所用的示波器時，就需要考慮波形捕獲率這個因素，使用擁有超高的波形捕獲率的示波器，定會讓異常波形無所遁形，從而協助工程師快速確定電路隨機故障問題！
