雜散響應的跳頻信號,如何使用4051測試


  來源: 中電儀器 時間:2018-03-01 作者:張超
分享到:

?

4051在內部混頻接收鏈路的中頻部分都帶有一個功率檢波器,用于檢測中頻信號的功率,當檢測中頻信號的功率大于脈沖檢測門限時,輸出一個高電平的TTL信號,當檢測中頻信號的功率小于脈沖檢測門限時,輸出一個低電平的TTL信號。通常中頻功率檢波的中頻帶寬從10MHz到百MHz,因此如果使用中頻功率觸發作為門控信號,跳頻源工作頻點的間隔必須大于中頻帶寬,在|f2-f1|大于中頻帶寬時,4051中頻電路中將會出現一個突發脈沖,中頻觸發檢測電路將產生一個TTL的脈沖觸發信號。依據該信號控制4051的時間門選通的開啟和關閉,結合門延遲的調節,同樣可以進行跳頻源雜散頻譜測試。圖4分別給出了時間門功能關閉和開啟測量的信號頻譜。

雜散響應的跳頻信號,如何使用4051測試

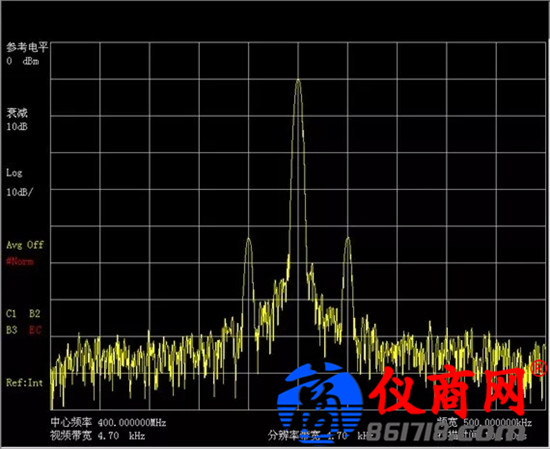

5(a)時間門關閉時的信號頻譜

雜散響應的跳頻信號,如何使用4051測試

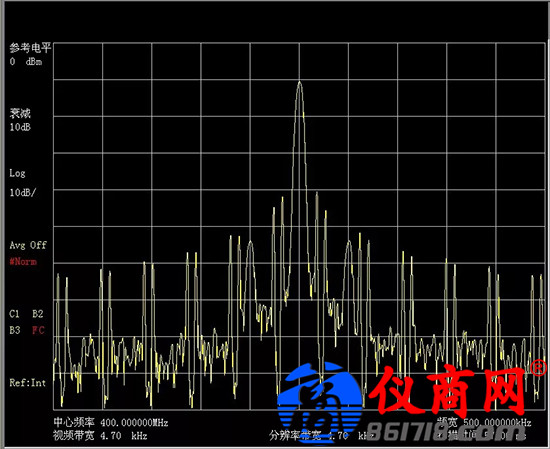

5 (b) 時間門打開時的信號頻譜

5 時間門測量跳頻源雜散輸出測試結果示例

除了上述門控觸發方式外,還可以使用4051提供的周期性觸發信號、電源觸發信號等作為門控信號進行雜散響應的測量。
