圖 8 使用頻譜分析儀進行輻射騷擾預兼容測試的典型系統

輻射騷擾不像傳導騷擾固定在傳輸線上，它是向四面八方發射的，所以需要盡可能地測試產品所有的位置，這個密度和時間并沒有在標準中準確給出，需要根據產品的特點進行特定測試。測試的間隔越細，每個位置和角度測試的時間越長，就越能測試出真實輻射長度，但是成本也越高了。

輻射騷擾預兼容測試系統需要用到各種天線，各種規格的屏蔽暗室，可靈活旋轉的測試臺和可升降天線桿，能夠校準天線頻響的頻譜分析儀或EMI接收機，這些輔助設備一般公司很難備齊，所以不在這里詳述。輻射問題仍推薦使用近場探頭完成最低成本的EMI測試評估，準確度雖然不高，但是能排除大部分問題了。

經濟型EMI預兼容測試系統的推薦配置

經濟型的EMI預兼容測試系統方案的推薦配置：

1，接地良好的實驗室或?qū)嶒?yàn)臺：參見圖 3

2，頻譜分析儀：SSA3021X，9 kHz~2.1 GHz：參見圖 2和圖 3

作為性價比最高的國產頻譜分析儀，SSA3000X 系列具有便捷的操作界面和簡潔的顯示風格，采用成熟的數字中頻技術，最小分辨率帶寬（RBW）低至10Hz，標配前置放大器，顯示平均噪聲電平（DANL）達-161 dBm/Hz，具備出色的微小信號測量能力，全幅度精度<0.7 dB，測量結果精確可信，適用于研發，教育，生產，維修和相關領域，對EMI診斷和EMI預兼容測試也有相應的功能支持。

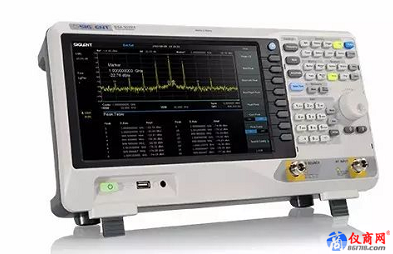

圖 9 頻譜分析儀SSA3021X

3，SSA3000X的EMI預兼容測試套件： EMI-SSA3000X，支持EMI濾波器和準峰值（QP，Quasi Peak）檢波器

基礎標準CISPR 16-1-1規定了測量設備的EMI濾波器和準峰值檢波器標準。EMI濾波器仍是準高斯形狀，只是其脈沖帶寬定義為-6dB，相比于傳統的高斯濾波器具有更好的頻率選擇性。

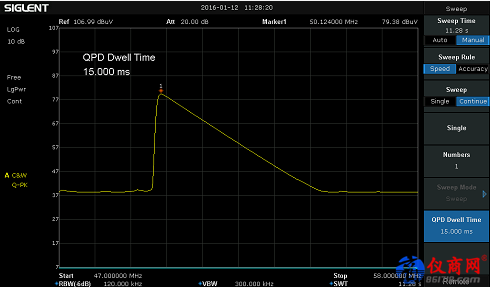

準峰值檢波是一種快速充電，慢速放電的檢波器，時間加權的檢波方式，它將時間上間斷出現的騷擾信號進行幅度的加權平均作為結果顯示，這樣即使幅度很大但是出現概率很低的騷擾信號可能得到較低的準峰值檢波結果，而幅度很小但是出現概率很高的騷擾信號也有可能得到較高的準峰值檢波結果，這種加權比較適合電子設備對騷擾信號的反應，也符合人的心理上對EMI騷擾程度的體驗。但是準峰值檢波的平均過程測試時間長，并不利于日常的診斷。因此在進行EMI與兼容測試時，可以先用峰值檢波快速發現EMI 問題頻點，然后針對這些峰值點專門進行準峰值測量，以節省測試時間。對每一個點的準峰值檢波測量，SSA3000X頻譜分析儀還提供了駐留時間選項，既可以快速掃描，也可以更精細的測量，反映出測試頻點的準峰值幅度。
