獨立部署（Stand alone operation）：適合用于重耕GSM頻段，GSM的信道帶寬為200KHz，這剛好為NB-IoT 180KHz帶寬辟出空間，且兩邊還有10KHz的保護間隔。
保護帶部署（Guard band operation）：利用LTE邊緣保護頻帶中未使用的180KHz帶寬的資源塊。

帶內部署（In-band operation）：利用LTE載波中間的任何資源塊。

-產品特點

單機支持NB-IoT/eMTC網絡同時測量；

支持NB-IoT/eMTC信號解調，上報TOPN小區頻點、PCI、RSRP、SINR、RSSI參數，測信道包括PSS、SSS、RS；

靈敏度可低至-135dBm；

測試速度快，1s內完成數據測量及上報，滿足路測需求；

支持獨立部署、帶內部署、保護帶部署方式的小區信息測量；

（三）應用案例

案例1：

創遠儀器研發的NB-IoT/eMTC測試設備已在多個實驗網進行了測試驗證，并在2017年3月份通過了中移研究院的實驗室測試，4月初，在“智慧城市暨物聯網試點城市”鷹潭進行了NB-IOT網絡覆蓋測試，通過和XX終端及網絡實際站點覆蓋情況的對比分析，驗證了創遠儀器測試設備結果輸出的準確性，7月底配合中國信通院完成《鷹潭NB-IoT網絡測試報告》內容的數據采集，成為首家提供NB-IoT/eMTC網絡測試解決方案的三方儀器儀表廠家，鷹潭測試結果如下：

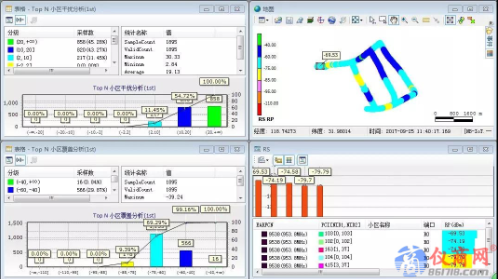

圖3 NB-IOT網絡覆蓋測試結果

案例2：

某月創遠儀器受邀南京移動在南京南站進行NB-IOT網絡的覆蓋測試，測量小區覆蓋、干擾分析結果如下圖所示：

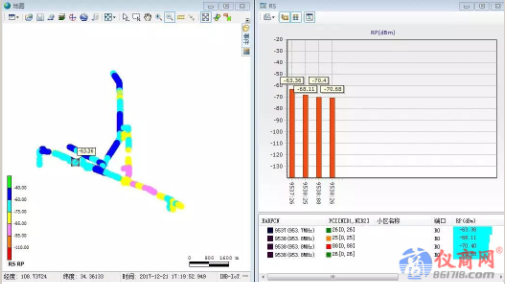

圖4 南京南站NB-IOT網絡覆蓋測試結果

（四）結論

NB-IoT/eMTC測試解決方案，不受設備廠家、頻段的限制，通過頻點設置和PCI 盲搜的方式實現現有的NB-IoT/eMTC網絡覆蓋測試和運營商對比測試，配合創遠儀器自研的信號輸出設備還可以進行NB-IoT/eMTC的室內分布系統模擬測試，測試方法靈活，測試結果準確，測試簡單高效。
