盡管滿擺幅（rail-to-rail）運算放大器現在是一種公認的高端直流電流檢測方法，但可靠的電路仍然需要仔細的分析與設計。

在負載的高端進行電流檢測通常是可取的。不過，為了成功地實現這種方法，工程師們必須克服一些設計障礙?，F(xiàn)在，由于可以得到滿擺幅運算放大器，圖1所示 電路業已成為一種受歡迎的高端直流檢測手段。這種電路受歡迎有幾個原因，它以單電源供電，電源電壓范圍寬，因而適用于高端或低端電流檢測。輸入 CMRR（共模抑制比）也與運算放大器本身的基本抑制特性相當，并且不依賴于電阻器的匹配。該電路的增益和輸入輸出電壓范圍設置方便，可達到±1%乃至更 佳測量精度。只要元件選擇得當，它還可以在很寬的溫度范圍內工作，并且不需要“特殊功能”IC或單電源IC。

本例采用的滿擺幅運算放大器的優 點是，輸入共模范圍可以一直“達到”正電源電壓。大多數常規運算放大器的輸入電壓范圍僅僅在正電源電壓的大約1V或2V 以內。在選擇滿擺幅運算放大器時要小心謹慎。制造商可能使用這一術語來表示輸入電壓范圍、輸出電壓范圍或同時表示輸入和輸出電壓范圍。在本例應用中，滿擺 幅運算放大器的主要特性是，其輸入范圍包含正電源電壓。剛上市的一些運算放大器都具有高端檢測所必需的這一特性，不過這些器件并沒有歸類為滿擺幅運算放大器；其中一個例子就是LF355 FET輸入型運算放大器。

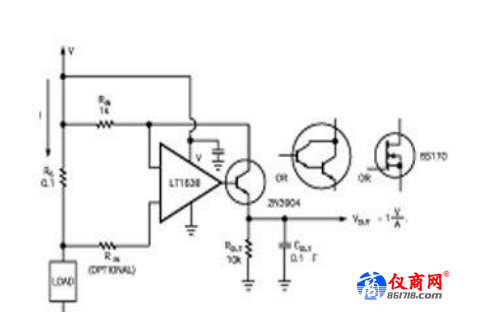

圖1，這一基本的直流電流檢測電路具有良好的測量精度，可在很寬的溫度范圍內工作，不需要獨家生產的集成電路。

圖1所示電路先檢測電流檢測電阻器兩端的壓降，然后調節輸出晶體管的工作點，從而在ROUT和由RIN形成的反饋路徑中產生同樣的電流。由于本例中的晶體管具有反相響應，你必須將反饋路徑接回到同相輸入端，以獲得完全的負反饋響應。該電路的傳遞函數為：

這個電路存在幾個潛在的誤差來源。很顯然，你要確保電流檢測電阻器具有應用所必需的精確度。再者，你要確保增益電阻器（ROUT/RIN）很精確。R'IN是 選件，用來進一步降低由運算放大器的輸入偏置電流引起的任何失調誤差。除此之外，你還得在輸出晶體管上費些腦筋。如果你使用雙極結型晶體管，則附加的基極 電流會產生輸出誤差。如果雙極結型晶體管具有的β為100（β=100），你就可以預料到輸出會提高1%（即1/β，用百分比表示）。你可以用達林頓晶體 管來大大降低這種誤差。此外，你也可以使用MOSFET，這種器件因其源極電流和漏極電流完全相同，不存在這種等效的基極電流誤差。但是，由于可能存在由 MOSFET漏電流引起的誤差，所以漏電流小的器件是最佳選擇。這種漏電流只是在測量零電流或甚小電流值時才會產生誤差，但是不會像雙極結型晶體管那樣產 生“增益”誤差。

最后一個要解決的問題是輸入和輸出的濾波。在大多數情況下，增加一只與ROUT并聯的電容器就綽綽有余了。這樣做就可給出如下熟悉的濾波響應：

如果輸出必須對負載電流的快速變化迅速做出響應，則你要確保輸出濾波器符合必要的上升/下降時間要求。你可以通過以下公式快速估算該值：%20。

如果你的電路必須在輻射電平和傳導噪聲電平很高的惡劣環境下工作，則要確保檢測引腳盡可能短并減小這些引腳之間的環路面積。不要把電容器直接接在運算放%20大器的反相引腳和同相引腳之間；這樣做可能會導致嚴重的穩定性問題。如果你堅持要在輸入端增加濾波功能，那就要采用圖2所示的安排。CDIFF有助于限制差分噪聲的帶寬，在其他情況下，這種噪聲會被作為合法信號加以放大和處理。元件參數值如圖2所示時，3-dB帶寬大約為800%20Hz。修改輸出級（ROUT和COUT）還可以進一步提高過濾功能。
