輸出濾波電容的容值、ESR對模塊輸出的紋波噪聲也有直接影響。按圖8所示的P0505FLS-1W測試紋波噪聲。

外部不加外接電容，測試輸出的紋波噪聲，如圖9所示，約為52mV。同樣的輸入、負載條件下，電源的輸出端放置MLCC，實測電源輸出的紋波噪聲降到不到36mV。

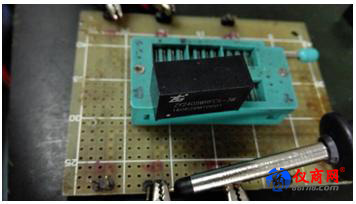

圖8測試用圖

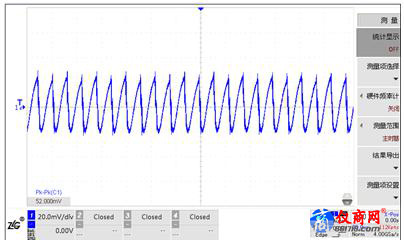

圖9 無外接電容

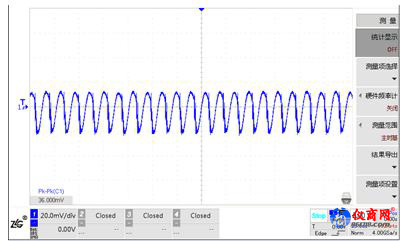

圖10 外加電容

實際應用時，電容除容量、ESR外，建議負載端的電容在回到電源之前，先匯集到輸出電容，經過電容濾波后，再回到電源，從而有效降低紋波噪聲對電路的影響。如圖11所示。

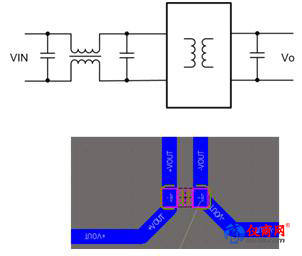

圖11 外部電容的位置

六、電感對紋波噪聲的影響

電感的感量及寄生電容對紋波噪聲的影響同樣顯著。一般地，感量大時對紋波抑制作用明顯，寄生電容小的電感對噪聲抑制效果好。以對紋波抑制為例，測試對電源輸出紋波的影響，測試圖如圖12所示。

圖12 測試電感濾波效果用例

根據圖12，我們先人為的把產品內部的濾波電感短路，只用電容濾波，測得紋波噪聲如圖13所示，紋波峰峰值約50mV。

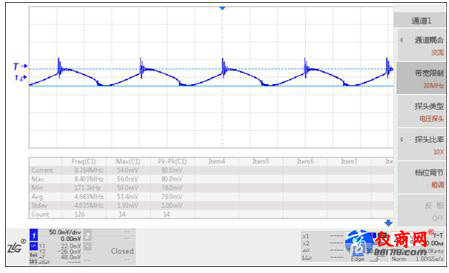

圖13人為短路內部濾波電感的紋波噪聲圖

下一步，在電源外部增加一個LC電路，在相同輸入、負載條件下，重測紋波噪聲圖，如圖14所示，紋波已接近直線，非常小。

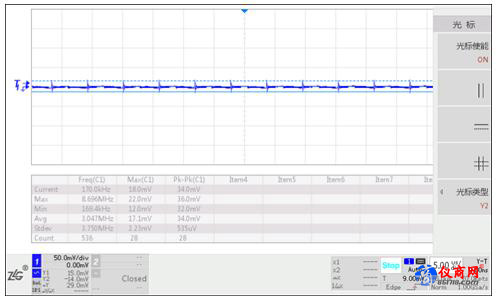

圖14 外加LC的紋波噪聲圖

七、非紋波的震蕩處理

前面介紹了紋波是與開關電源的工作頻率相關，但是還有另外一種震蕩是與負載的工作頻率相關的，如圖15所示。

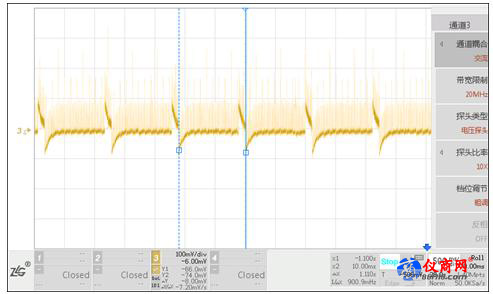

圖15 負載工作周期大約1.1s

DC-DC電源模塊給MCU、晶振、WiFi模塊等電路同時供電，WIFI模塊會繼續周期性的掃描，掃描開啟時，電源模塊電流會增加，使得模塊輸出電壓瞬間會有一個下降；同理掃描關斷時，模塊輸出電壓會上升突變。

這種模塊輸出電壓的突變，并不是產品本身的紋波噪聲，而是由于負載電流的突變，釋放了電容電壓。減小這類紋波的最好辦法，是在負載前段增加π濾波器。

以上簡單從紋波噪聲的圖例、測試方法開始，描述從電源設計、外部電路應用出發，結合實際測試比較幾種降低紋波噪聲的方法。實際的工程應用中還需考慮電容、電感的負載效應、自激影響等，需再做深究。
