差分有源探頭

差分有源探頭的前端放大器是差分放大器，共模抑制比的能力比較強，有高帶寬和高電壓的差分有源探頭的分類。

高帶寬的差分有源探頭主要用于測試高速信號。這種探頭帶寬比一般的單端有源探頭更高，一般高速的數字信號測試都會使用差分探頭。

此外，對一些帶寬需求不高，但是對動態范圍反而有一定要求的場景，如浮地測量(浮地測量具體內容請查閱前期相關文章)，CAN總線的測量等，這時需要使用高壓差分探頭。

電流探頭

有時候我們?cè)跍y(cè)試過程中還需要測試電流，測試電流有專門的電流探頭。示波器基本上就是測量電壓變化的，所以電流探頭實質上是把電流參數按照一定的轉化關系轉化為電壓，然后示波器再根據該電壓值得到對應電流大小。電流探頭主要是根據霍爾效應和電磁感應原理將電流信號轉化為電壓信號。

1)霍爾效應

主要通過電流通過路徑所產生的磁場轉化為電壓信號測量。電壓探頭中有一個感應環，測試時把這個環套在供電線上，電流探頭就能檢測出供電線上電流產生的磁場，然后再轉化為電壓信號。這種探頭的好處是可以檢測直流和交流，但是缺點是小電流測量能力有限。我們可以通過把待測線纜在感應環里多繞幾圈來放大電流產生的磁場，放大倍數等于繞的圈數。

2)電磁感應

利用電磁感應原理測量電流的電流探頭靈敏度高，帶寬也比較高，但是根據電磁感應原理，無法測量直流電流和低頻電流。

探頭不同條件對測量的影響

一個理想的探頭模型應該具有輸入阻抗無限大、無限帶寬、零輸入電容、動態范圍無限大、零延時等特點。但是現實中沒有這種理想的探頭。由于各種寄生參數的存在，不同的測試情況導致的測量結果也可能不一樣。

1)輸入電容的影響

我們可以通過一個最簡單的PP510無源探頭來看一下不同輸入電容對測量的影響，圖3是該無源探頭的數據：

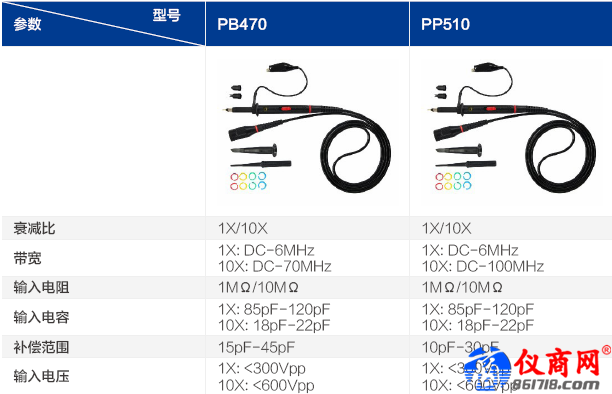

圖3 PP510無源探頭的參數

從圖3可以看出在1X和10X的檔位的時候輸入電容分別是85pF~120pF和18pF~22pF，10X檔位的時候的輸入電容遠小于1X檔位。我們可以在SDS1104X-E示波器上的通道1分別測試這兩個檔位測量同一個信號的上升時間的不同表現(注意：根據Trise*BW=0.35可以知道100M帶寬對應的上升時間是3.5ns，PP510無源探頭和100M示波器組成的測量系統的上升時間為4.94，即測量系統的帶寬為70.85MHz，所以探頭的帶寬越高，系統越接近示波器的帶寬)。無源探頭直接使用配套的鉤子和接地的小夾子，測量鼎陽STB-3實驗板上的一個100KHz方波的上升時間，結果如圖4和圖5所示：

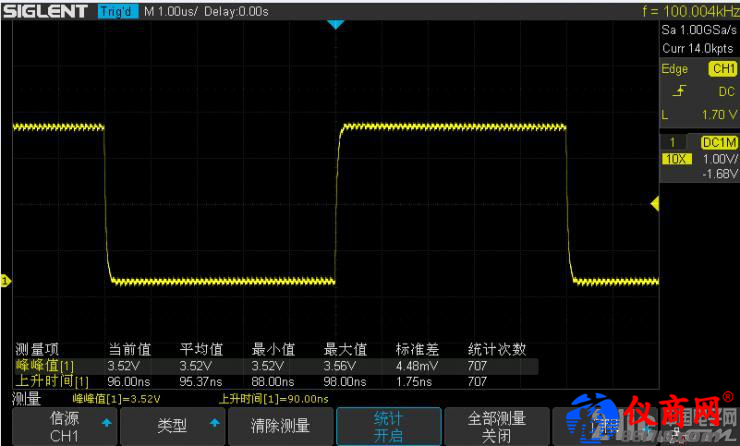

圖4 PP510使用1X檔位時示波器測量結果


 圖5 PP510使用10X檔位時示波器測量結果

從上圖結果可以明顯看到1X檔位波形失真比10X檔位波形失真更為嚴重，而且上升時間比10X檔位多了200%。由此我們可以感受到輸入電容對測試結果的影響大小。
