如果這種情況對模擬結果有影響，我們可以通過在每個次級線圈輸出上（即SDG1032X的CH1和CH2）放置低通濾波器來平滑臺階。這與對DAC（模數轉換器）輸出的鏡像進行濾波是類似的原理。SDG1000X系列和SDG2000X系列都具有工作在600 kHz的調制采樣時鐘，因此添加的低通濾波器通帶截止頻率在600kHz/2=300kHz（Nyquist Limit = 采樣率的一半）即可。

設計濾波器，使通帶低于第一個鏡像的頻率。

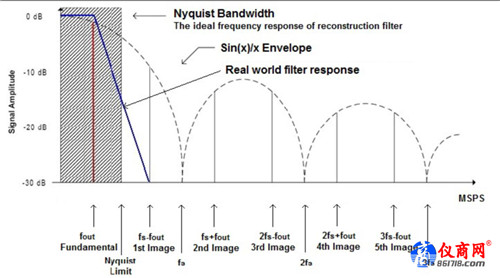

圖9  奈奎斯特采樣定理

結論

使用任意波形發生器模擬旋轉變壓器系統提供了一種簡單的方法來驗證和解決旋轉變壓器的電路和軟件的操作。鼎陽科技SDG1000X系列以及SDG2000X系列函數/任意波形發生器應用提供了靈活而快速的測試解決方案。
