為了保護自身以及待測設備,電源產品均會設計一系列的保護功能,包括軟件保護以及硬件保護,其中軟件保護可以通過菜單界面靈活設置,但硬件保護在電路設計時已經考慮余量,一般不可隨意更改。

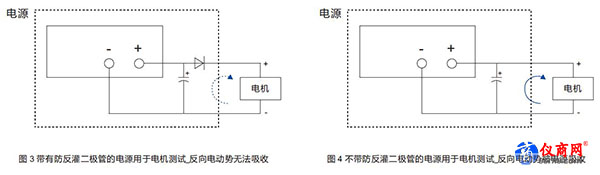

電源防反灌保護是這些硬件保護項目中比較特殊的一項,因?yàn)檫@種保護是把雙刃劍,如果沒有選擇正確可能會對待測設備造成損害。有些電源在輸出端裝有防反灌二極管,以截?cái)嗄撤N測試情境下待測物的電流往電源方向倒送,阻止其對電源的硬件電路造成損壞,應用說明參見圖 1 & 2。然而對于另外一些測試領域,比如電動設備測試領域,如果客戶在其電動設備的設計電路上沒有考慮反向電動勢的吸收,安裝防反灌二極管的電源也阻斷了反向電動勢的吸收,這種反向電動勢產生的高壓可能會擊穿待測設備,應用說明參見圖 3 & 4。

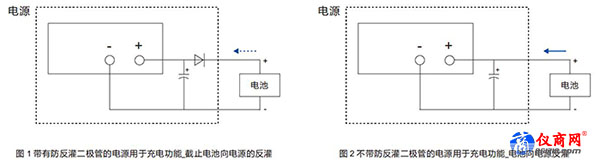

電源用于充電功能,在充電結束后,如圖 1,因?yàn)殡娫摧敵龆诉B接的二極管,可以阻止電池兩端的電壓反灌到電源的輸出電容;若無此二極管,如圖 2,充電結束后,電池兩端的電壓會反灌到電源的輸出電容,同時電源內部的其他電路也可能在一定條件下消耗電池的能量。
全天科技可編程電源在考慮上述測試需求,靈活處理,將此防反灌保護作為可選配項,客戶可根據自己的測試設備種類來判斷是否需要選擇此防反灌保護。如您在選擇時有任何的疑問歡迎來電咨詢,全天科技可編程直流電源考慮更多測試領域的不同需求,在設計同時嚴謹思考,只為給客戶帶來更多專屬貼心服務。
