圖3 頻率計在示波器系統中所處的位置

硬件頻率計是基于存儲之前的信號進行的測量，它不受采樣率控制，不受屏幕是否有波形限制。硬件頻率計內部會根據外部輸入信號的頻率自動選擇測頻或測周算法。只要通道有信號輸入，并且信號幅值不會太小，硬件頻率計都可以將其頻率測量出來。

參數測量頻率計是基于存儲之后的波形信號進行的測量，受限于觸發，受限于屏幕是否有波形，因為示波器的測量功能只對屏幕內的波形進行測量統計，所以當屏幕上出現的波形不足一個周期時，頻率信息便不會獲得。參數測量頻率計是基于測周算法，先得出信號周期，然后將周期換算成頻率。

三、頻率計差別的實例分析

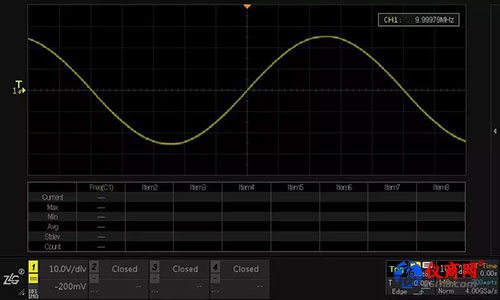

下面通過一個例子來說明，硬件頻率計和參數測量頻率計之間的差別。如圖4所示，CH1輸入一個1M的正弦波信號，然后同時打開硬件頻率計和參數測量頻率計，我們發現右上角的硬件頻率計正確測出信號頻率，但是左下角的參數測量頻率計并沒有測出信號頻率。造成這種差異的主要原因，參數測量頻率計是基于屏幕波形的，參數測量中周期定義為兩個鄰近上升沿之間的時間，下面波形由于沒有出現2個鄰近的上升沿，導致測不到周期，進而導致頻率測量不出來。

圖4 硬件頻率計和參數測量頻率計之間的差別

四、總結

利用示波器測信號頻率是用戶經常用到的功能，本文主要介紹了ZDS示波器頻率測量原理，并介紹硬件頻率計和參數測量中的頻率計的差異，通過此文可以加深對ZDS示波器頻率計的認識和理解。
