圖4 屬性配置

五、IIC解碼分析結果

開始采集并存儲一段數據，從而進行解析。

1、數據段區域，體現了具體數據解析的波形于結果；

2、可以通過波形顯示設置調節波形觀察的方式；

3、通過波形縮放能夠觀察不同時間產生的具體幀傳播內容；

4、時間表顯示區域則會把整個數據段的內容邏輯解析并轉化。

測試效果如圖5所示：

圖5 解碼分析

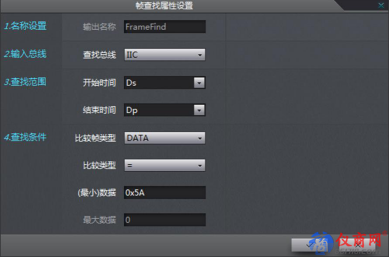

六、IIC解碼數據查找

1、查找總線：IIC；

2、開始時間：Ds、A、B；

3、結束時間：Dp、A、B；

4、比較幀類型：可自行選擇；

5、數據：可輸入對應幀類型數據的十進制，十六進制，八進制。

設置效果如圖6所示：

七、解碼數據準確定位

完成設置，則可以通過查找具體的查找類型進行顯示，效果如圖7所示：

圖7 查找結果顯示

此次查找共有68個查找結果，可通過如下操作觀測每一個查找結果，效果如圖8所示：

圖8 查找結果數據分析

ZLG致遠電子邏輯分析儀具有超大容量存儲、智能過濾存儲、高保真不間斷實時記錄、高效的協議分析平臺、觸發搜索多樣化、靈活的參數測量，能夠定位系統運行出錯時的特定波形數據。針對數字電路的開發和測試人員可以用邏輯分析儀對電路進行精確的狀態或時序分析，以檢測分析電路設計中的錯誤，從而迅速定位，解決問題。
