1. 什么是高頻濾波器？

濾波器（Filter）是從給定信號中只提取所需部分并除去不需要部分的元件。另外，將這種效用稱為濾波。高頻指的是電波、聲波等波形中頻率較高的部分。高頻濾波器是讓所需頻率信號通過并阻斷不需要的頻率信號的元件。此類濾波器有時稱為RF濾波器。

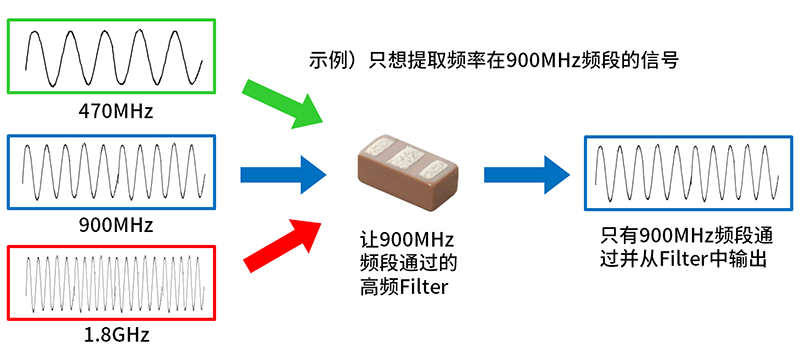

圖1：高頻濾波器的濾波示例

2. 什么是LC濾波器？

“LC濾波器”是由電感器（L）和電容器（C）組合而成的元件，可以阻斷不需要的頻率信號或只讓所需頻率信號通過。

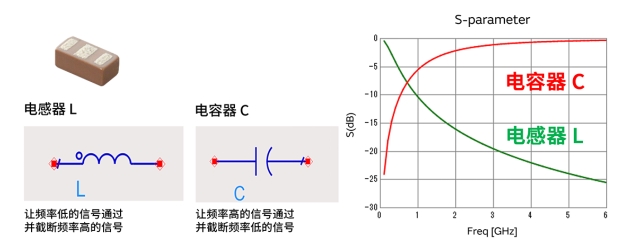

圖2：電容器、電感器高頻特性

3. LC濾波器的結構

采用溫度系數小的LTCC（低溫共燒陶瓷）和印刷銅線圈，構成多層結構的LC濾波器。通過將L和C制成多層結構，實現了小型化。通過更換線圈圖案或電容器圖案，可以改變?yōu)V波器的波形。

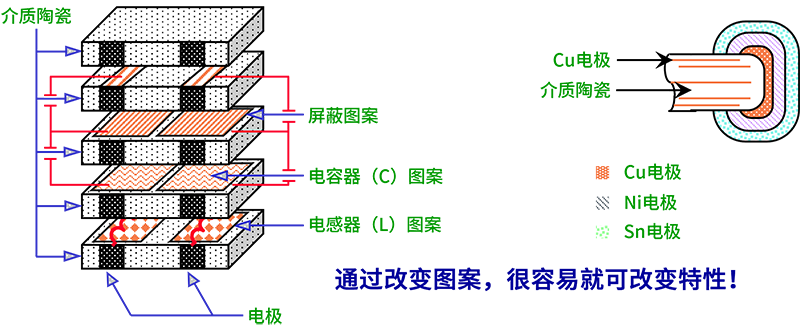

圖3：LC濾波器結構圖

4. 什么是LTCC？

LTCC是Low Temperature Co-fired Ceramics的首字母縮寫，指的是低溫共燒陶瓷。LTCC的特點是，通過在通常在1500°C以上的高溫下燒成的陶瓷材料中混合玻璃成分，可以將燒成溫度降低至900°C左右。

5. 使用LC濾波器的優點

下面是LPWA（Low Power Aria Network）的電路圖為例。左圖使用10個電感器（L）和電容器（C），構成了868MHz的低通濾波器＋巴侖。右圖是采用LC濾波器，將其替換為單個元件的示例。通過采用LC濾波器，帶來了以下四個優點。

· 易于設計

· 減少元件偏差

· 減少設計空間

· 減少元件數量

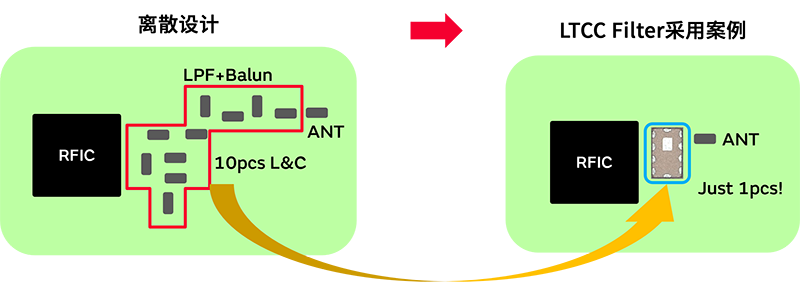

圖4：LPWA（Low Power Aria Network）的電路圖示例

6. LC濾波器的類型
