如何挑選符合應用的直流電源?

選擇的五大步驟!

直流電源是電子工程師的必備儀器之一，本文將從應用面來說明選擇的方法。

直流電源選擇的五大步驟：

? 選擇的類型

? 是否有遠程控制的需求

? 輸出通道數量

? 輸出范圍

? 特殊功能需求

 步驟一    選擇的類型

直流電源依據不同的設計方式具備不同的特點，我們以最常見的七個特點(包含體積、重量、紋波及噪聲、反應速度、效率、共模噪聲電流及成本)來比較這三種設計類型。之所以利用特點來進行比較，是因?yàn)樘攸c(diǎn)用對地方便是優點，特點用錯地方則是缺點。如果您的待測電路是用電池供電的產品，低紋波及噪聲的線性直流電源便是最佳選擇。

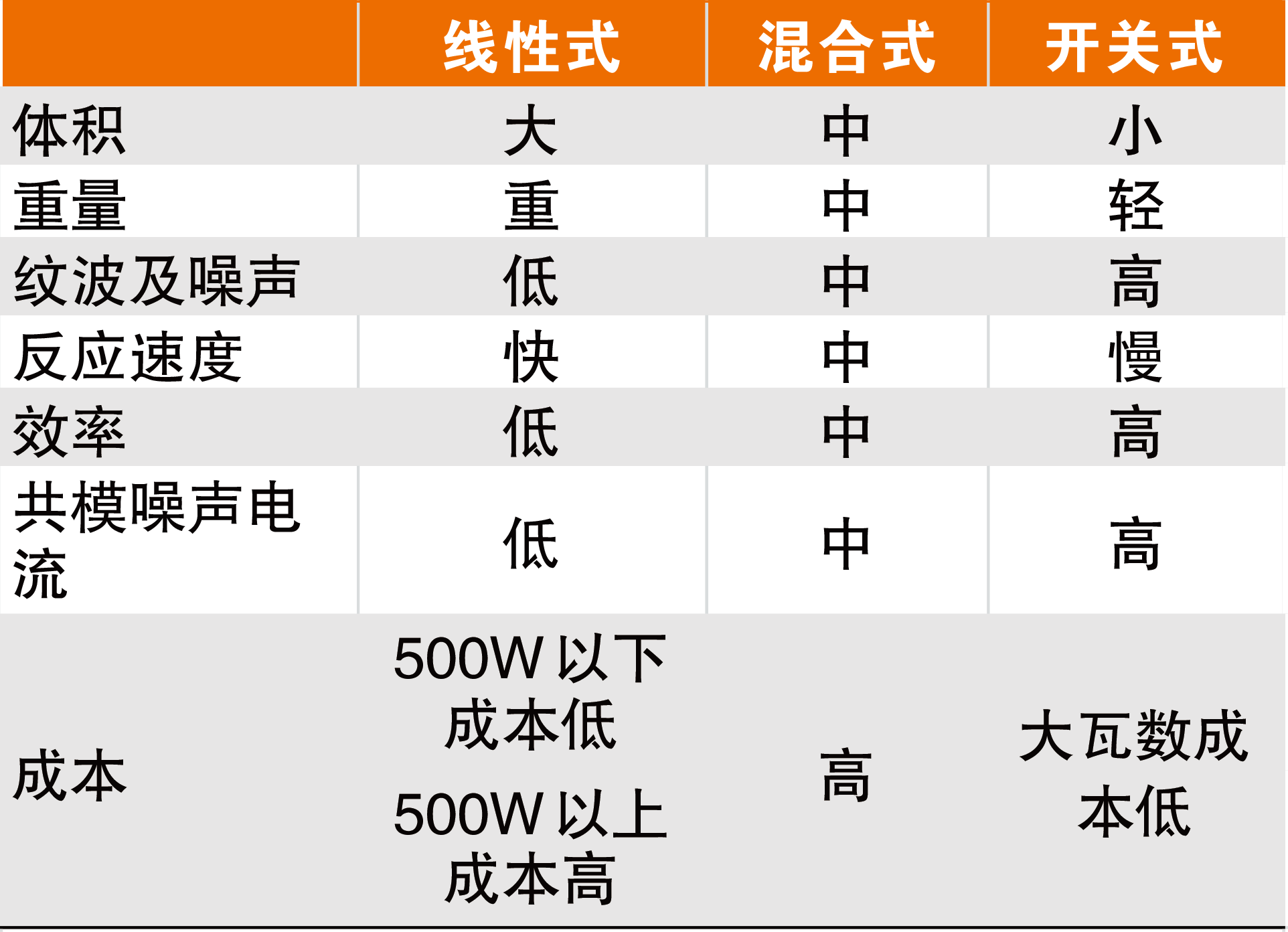

表一：各類型直流電源的特點

 步驟二    是否有遠程控制的需求

遠程遙控的方式

? 模擬信號控制

? 計算機控制

? 工業控制

計算機控制所需的聯機接口：USB/LAN/RS-232/RS-485/GPIB。

界面的考慮如下：

? 通訊速度

? 聯機長度

? 聯機數量

? 成本

工業控制的接口：ModBus/ProfiBus/ProfitNet/DeviceNet/CAN

 步驟三    輸出通道數量

直流電源的通道輸出具有單通道輸出或多通道輸出。

 步驟四    輸出范圍

直流電源的輸出范圍分為：?jiǎn)畏秶?，雙范圍及寬范圍三種。
