為此，研究人員提出了借助高斯括號法以及節點像差理論設計離軸消遮攔反射系統初始結構的方法，采用二次曲面（橢球面、雙曲面、拋物面）搭建離軸反射系統初始結構的方法，結合共焦二次曲面和像差理論設計自由曲面離軸反射系統初始結構的方法，基于像差理論的自由曲面成像系統初始結構設計與潛在性能評價方法等。

3）基于機器學習的設計方法

近年來，人工智能和機器學習已經被應用于許多領域，包括光學和光電子領域。如果將機器學習與人工智能和光學設計，尤其是自由曲面光學設計結合起來，開展基于機器學習的自由曲面成像系統設計，可以有效降低設計難度、減少人工參與，產生的接近或者超過人工設計水平的系統有重要的應用前景。

基于神經網絡機器學習設計自由曲面離軸反射系統初始結構的設計框架，該方法有效降低了自由曲面成像系統設計對人工參與和設計經驗的依賴，光學設計初學者也可以上手設計。

2、優化設計方法

除了“初始結構無”的問題，自由曲面成像系統的優化設計還面臨著“優化設計難”的問題。典型的優化策略大致總結于圖2。

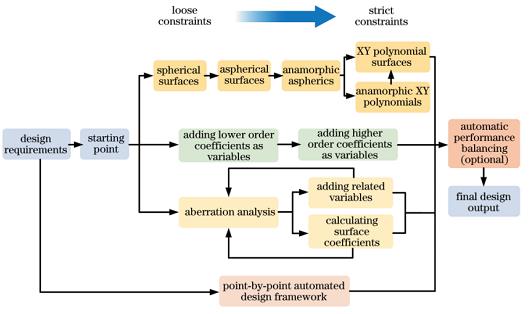

圖2 自由曲面成像系統優化策略舉例

整體上來講，自由曲面成像系統的優化應該遵循一種漸進式的策略，這也符合光學設計的一般思路。北京理工大學程德文教授等提出了自由曲面成像系統逐步逼近優化策略，并采用該方法成功設計了像質良好的自由曲面棱鏡式頭戴顯示器。

除了面型升級方式，系統優化過程中也可以采用其他的面型升級策略。曲面階數越高，對應的像差階數越高。該策略對于使用自由曲面項中心區域與使用自由曲面項的離軸區域兩種情況均適用?；诖私Y(jié)論可以使用漸進式系統優化設計策略指導系統優化：設計過程中，將描述面型參數的變量由低階到高階逐步加入到優化過程中。

自由曲面的像差理論也可以被用來指導系統優化過程中有針對性的像差校正。此種設計思路也可被用于自由曲面相機電子取景器、自由曲面成像光譜儀等系統設計。

對于成像系統設計，像面各視場成像質量的平衡非常關鍵。這可以通過在優化過程中不斷調整各抽樣視場子午和弧矢方位的權重值來實現。但現有光學設計軟件還存在不會自動改變視場、方位的權重值等方面局限。對此，程德文教授提出了成像系統像面整體像質的自動平衡優化方法，大大提高光學系統后期優化設計的效率，減小對設計人員經驗的依賴，對需要抽樣大量視場的自由曲面光學系統的作用尤其顯著。

完成上述優化策略還需要借助于用于將評價函數最小化的數學優化算法。成像系統的優化一般基于多參數優化。主流的優化算法包括阻尼最小二乘法、適應法，以及商用光學設計軟件中提供的一些其他算法，如CODE V的全局優化以及階梯優化，OpticStudio(Zemax)的正交下降優化和錘形優化等。

除了優化算法和策略之外，自由曲面成像系統的優化設計還依賴一些其他關鍵因素。其中，合理建立優化過程中使用的約束條件非常重要。例如，系統的像面大小和系統畸變可以通過約束光線實際像點位置進行控制，焦距可以借助于ABCD矩陣進行計算并控制。此外，對于離軸系統設計，需要使用特殊的結構約束條件來消除光線遮攔以及曲面之間的相互干涉，這可以通過控制兩點之間的距離或特定點到特定光線的距離實現。

三、自由曲面成像系統的應用

近十年來，自由曲面成像系統的設計與應用成為了應用光學界的研究熱點，相關技術得到了快速發展。但事實上自由曲面成像系統并不是最近才出現的。早在1959年，Kanolt發明了一個漸變光焦度眼鏡的美國專利。此專利第一次給出了自由曲面的具體解析表達式與各項系數。

圖3 PolaroidSX-70相機

自由曲面在商用成像系統的最早應用是1972年Baker設計的 PolaroidSX-70單反相機（圖3）。為了保證圖像清晰，整個系統使用了兩個自由曲面光學元件來校正由于偏心傾斜元件引入的像差。1986年，Polaroid在推出的“Spectra”相機中引入了一對名為“Quintics”的8階自由曲面。1992年，Polaroid在名為“Captiva”的相機的取景器中也引入了自由曲面元件。

1、自由曲面離軸反射式成像系統

相對于球面或者非球面，自由曲面引入的像差形式與曲面偏心傾斜引入的像差形式完全對應。因此，自由曲面特別適用于離軸反射式系統的設計。自由曲面在空間光學離軸反射系統中的最早應用是在COSTAR（corrective optics space telescope axial replacement）系統中。此系統于1993年隨第一次維護改進任務被安裝到了Hubble望遠鏡中，并顯著地改善了其像質。

此外，自由曲面在大視場反射式成像系統設計中有重要應用。還可將自由曲面運用到成像光譜儀設計中，能夠有效提升系統成像質量，并減小系統的體積。
