國際電工委員會（IEC）是制訂電子電工儀器儀表國際安全標準的最具權威性的國際電工標準化機構之一，它制定和分發電氣技術的國際標準，包括用于識別、測試和測量帶電電路的設備。
這種分類方法被稱為測量類別，它檢查電路中任何一點可用的總連續能力，包括可能使電壓尖峰遠遠超過正常水平的瞬態電壓的潛力。瞬態電壓可能由雷擊、起拱或其他自然發生的電氣現象引起，這些現象可能對在電氣設備上或周圍工作的人員構成重大危險。
CAT等級的分類

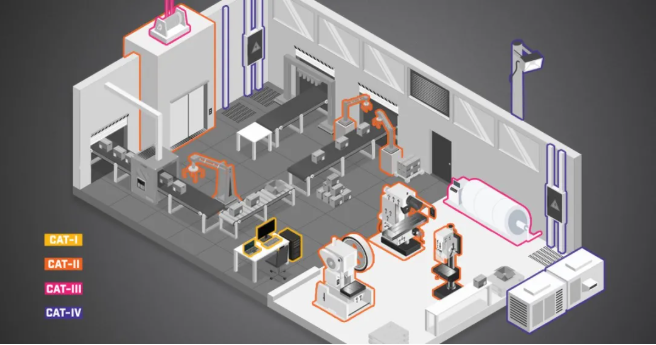

根據IEC61010-1:2001測量、控制和實驗室用設備安全通用要求，一般把電氣工作人員工作的區域（或電子電氣測量?jī)x器的使用場所）分為四個類別，分別為 CATⅠ、CAT Ⅱ、CAT Ⅲ和CAT Ⅳ， 它嚴格規定了工作人員在不同類別的電氣環境中可能遇到的電氣設備類型，以及在這樣的區域中工作所使用的電子電氣測量?jī)x器使用場所的安全規定，它描述了測量?jī)x器在所測量的電路中可執行的測量，劃定了測量?jī)x器所屬的最高的“安全區域”。
CAT等級是向下單向兼容的，也就是說，一塊CAT IV的萬用表在CAT I，CAT II和CAT III下使用是完全安全的，但是一塊CAT I的萬用表在CAT II，CAT III，CAT IV的環境下使用就不保證安全了。
了解電壓額定值
CAT等級又稱為測量類別、測量種類、過電壓種類、過壓等級或設備類型等，其中CAT是category的縮寫，在CAT評級系統中，羅馬數字（即I到 IV）指的是電路相對于電源的位置，根據總潛在瞬態電壓危險進行定義。
★ CAT I：不打算連接到主電源的二次電路，如電子設備，包括典型的筆記本電腦，以及由調節低壓電源供電的電路；
★ CAT II：本地級配電，例如標準電源插座和插入式負載，此類別包括家用電器，例如洗衣機和便攜插入式電動工具；
★ CAT III ：建筑物的電氣裝置，包括斷路器、接線、開關和工業設備；
★ CAT IV：低壓電力裝置的來源，主要是電網基礎設施，例如地下公用設施保險庫或室外電力線。
然而，確定合適的電壓類別只是成功的一半。簡單地將假定電壓與測試和測量裝置匹配也不能提供足夠的安全保證。發生故障的電氣單元可能會承受特定電動工具額定值數倍的脈沖或瞬態電壓。例如，某條線路的電壓通常可能為120或240，但雷擊會產生瞬態電壓，可能是幾千伏，這會導致短路和電弧，可能嚴重傷害設備不足的電力基礎設施測試人員。
從本質上講，工具不僅必須具有適合應用的CAT額定值，設備還必須具有高于給定環境的最大電壓的額定電壓，以承受潛在的危險電壓浪涌。

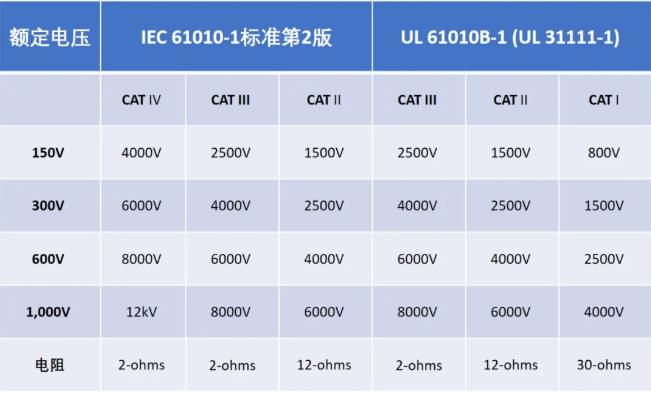

值得慶幸的是，IEC提供了一個快速參考圖表來確定給定電動工具是否適合手頭的任務。
選擇合適的工具
如果給定規范要求工具的額定值為CAT III 600V和 CATII 1000V，則模塊可以承受高達6000V的脈沖或瞬態電壓。這種類型的規范會另外告知用戶該設備不得與電壓可能升至6000V以上的電源CAT III類電路一起使用。相反，在任何情況下，以這種方式評定的工具或設備都不應與CAT IV電路一起使用，即使特定場景不需要超過 6000V。

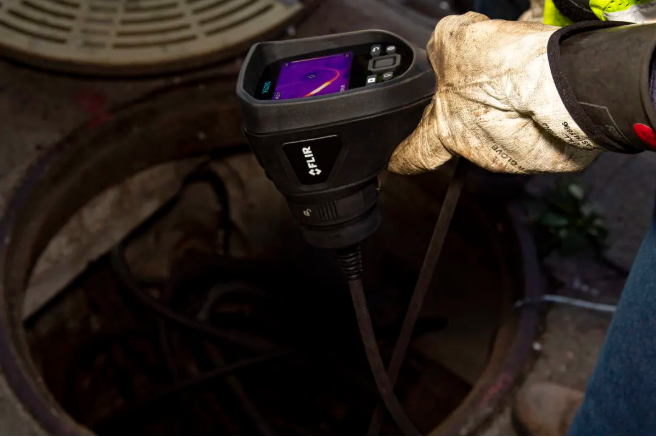

以 FLIR VS290-32紅外內窺鏡套件為例，它主要設計用于檢查難以到達的地下公用設施等地方。該設備提供熱成像、可見光成像或兩者結合（MSX模式）的圖像。該設備具有CAT IV 600V的額定值。因此，只要瞬態或脈沖電壓不會超過8000V，它就是檢查公用電力設備是否存在潛在故障（例如地下公用設施金庫）的理想選擇。
在探索FLIR萬用表、鉗形表和其他電氣測試和測量設備時，請檢查每個產品規格中的安全等級，以確保特定設備符合計劃的使用場景。
