? 需要在標準噪聲源基礎上集成放大器的噪聲源，實現超高ENR的噪聲輸出；
? 集成噪聲源ENR大于衰減損耗量值。
測試步驟：
? 用標準噪聲源進行直通校準；
? 標準噪聲源連接放大器和匹配衰減器作為整體自制噪聲源；
? 噪聲源的控制電源控制放大器電源的開關，或者切換手動模式，人工切換冷態和熱態進行掃描測量；
? 自制噪聲源直通頻譜儀進行ENR測量；
? 將以上ENR實測值作為自制噪聲源的ENR標準值；
? 以自制噪聲源代替標準噪聲源，進行DUT的噪聲系數測試；

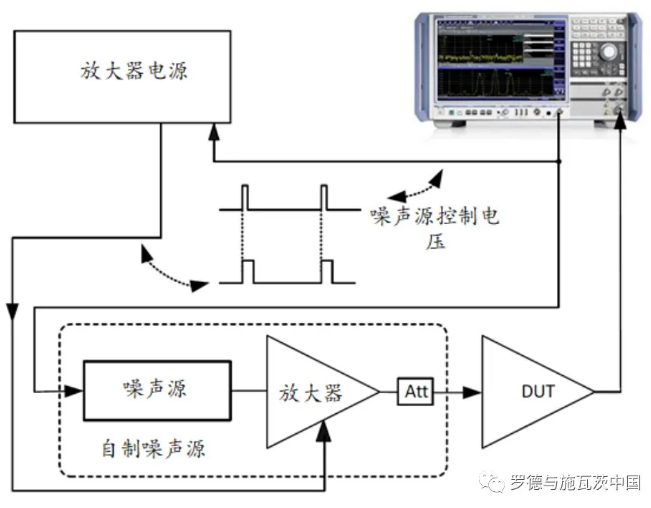

? 測試布置如下圖：
結語
在學習本方案后，將有助您全面了解對噪聲源的超噪比ENR進行計量校準，以及基于現有標準噪聲源，配合放大器集成高ENR噪聲源進行測試。
在整個測試過程中，您還需要注意噪聲源與放大器電源通斷的同步，確保冷態時兩者電源關閉，熱態時打開。
當采用大于20dB衰減器，進行噪聲系數分析儀計量校準時，特別推薦本方案。（作者：陳峰）
