在電子設備產品設計時，電源產品的質量優劣將直接影響其技術性能以及工作安全性和可靠性。當電源出現問題時就會導致整個產品的癱瘓，電源產品的全方位測試則顯得尤為重要。

我們以電動摩托車充電器為例，充電器作為電動摩托車四大件（控制器、充電器、電池、電機）之一，是電動摩托車重要的組成部分，也直接影響著電動摩托車安全。劣質充電器可能引起觸電、起火甚至是爆炸的嚴重后果。因此充電器在研發、生產、認證等階段都會進行嚴苛的測試認證，圖1為致遠電子為其提供的整套測試方案。

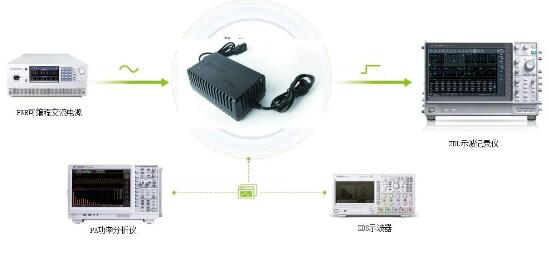

圖1 測試方案圖

充電器的重要電路組成部分就是開關電源，如圖2所示。當電源長時間運行時，會發生電壓電流不穩定的問題，甚至出現過壓、欠壓、過載、過熱等有可能導致設備損壞的情況。所以需要嚴格地對電源進行輸入、輸出、異常工況、開關器件等進行全方位測試，以及為了驗證產品穩定性對其進行耐久測試。今天重點介紹兩款測試?yán)鹘o大家——PA功率分析儀與ZDL示波記錄儀。

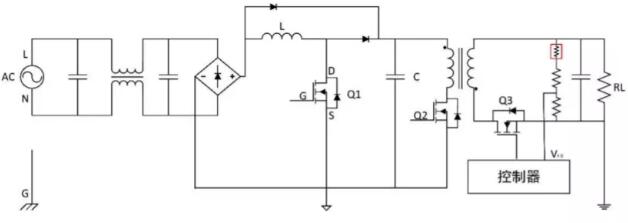

圖2 開關電源電路拓?fù)鋱D

測試設備—PA功率分析儀

PA功率分析儀可對電源的輸出電壓、電流、功率、諧波及轉換效率等參數進行準確測量，致遠的PA5000H功率分析儀擁有0.05%功率測量精度，5MHz帶寬以及豐富的諧波測量功能廣泛適用于電源產品的研發與測試。

1、功率分析儀—電參數測試

功率分析儀關注穩態測試，功率分析儀的可同時測試交流輸入，直流輸出，對整體能效和電參數進行同步分析，測試輸入和輸出的電壓、電流、測試電壓、電流有效值、功率因數、效率、諧波等，如圖3所示。

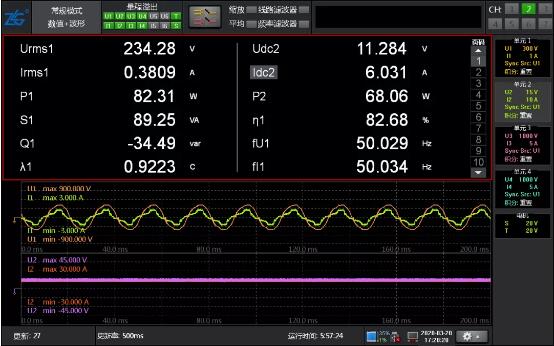

圖3 電參數測試

2、功率分析儀—效率與功率因數測試

功率分析儀測試交流輸入功率和直流輸出功率，設置電子負載從空載到滿載，使用功率分析儀的X-Y的顯示模式，可以直接測試到效率和功率因數從空載到滿載的曲線圖。

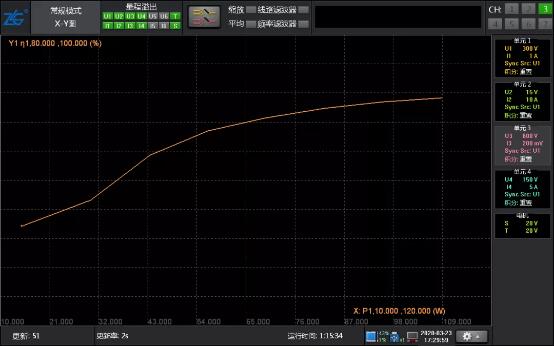

圖4 效率曲線圖

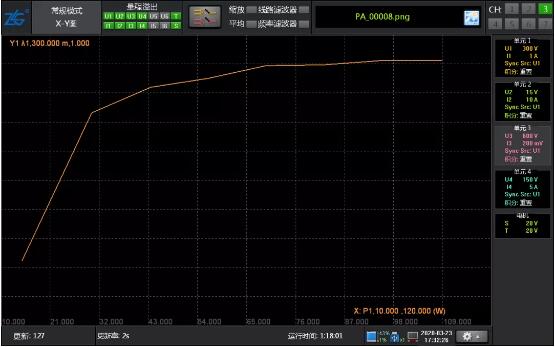

圖5 功率因數曲線圖

3、功率分析儀—IEC諧波測試

用電產品會根據IEC61000-3-2和IEC61000-3-11標準進行諧波測試，驗證其是否滿足標準要求，PA功率分析儀可以測量高達500次諧波，并有多種組合顯示方式能同時顯示各次諧波含量。

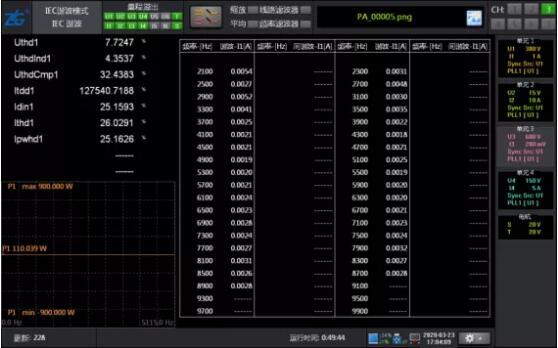

圖6  IEC諧波測試

4、PA功率分析儀—沖擊電流測試

通常在給負載通電的一瞬間會產生大電流，電流過大會對設備的正常工作造成影響。利用PSA可編程交流電源可模擬輸出啟動相位在0°、90°和270°時的電壓情況，用PA功率分析儀對電子產品的開機沖擊電流進行測試。

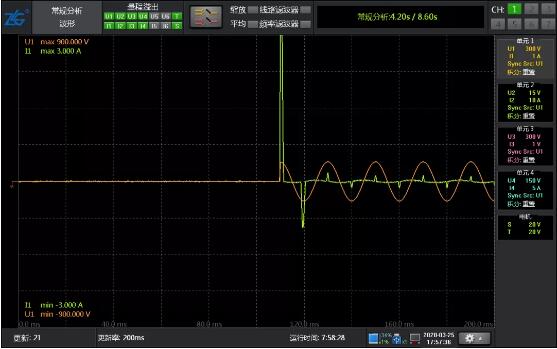

圖7 沖擊電流測試

測試設備—ZDL示波記錄儀
