如何將信號連接到示波器也會影響測量


  來源: 美國力科TeledyneLeCroy 時間:2021-02-03 編輯:清風
分享到:

?

如何將信號連接到示波器也會影響測量,因此了解不同連接方式的影響是測試環境感知的重要組成部分。


使用上一篇文章中用于上升時間測量的相同40 ps快沿信號,我們比較同軸電纜和10x無源探頭在有無附件的情況下的連接。


同軸線纜

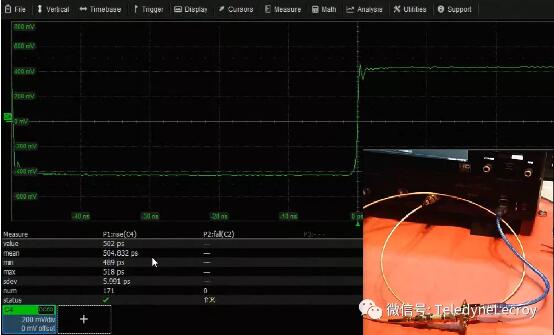

相位匹配的同軸電纜對信號上升時間的影響很小,使用1米長的50歐姆同軸電纜,上升時間僅從470 ps略微增加到大約500 ps(下圖)。

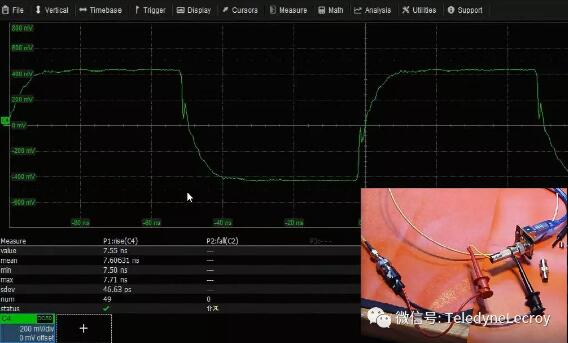

但是要注意同軸電纜連接中額外添加的附件,這在探測嵌入式系統中的小型互連和電源軌時通常是必需的。對于40 ps快沿信號,引入微型夾子會導致上升時間增加到7.5 ns,并使信號失真。微型夾子導線的較高阻抗和電感會導致反射并增加上升時間,微型夾子最好用于上升時間較長的信號。



10x無源探頭

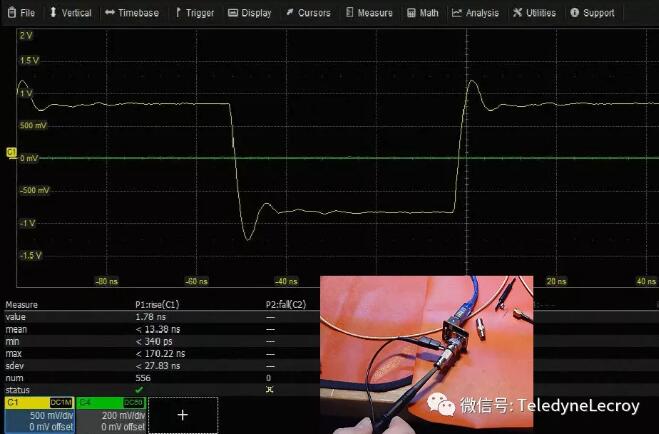

已經正確補償?shù)膸в袕椈摄^和接地線的10x無源探頭可使上升時間縮短至1.8 ns,但接地線的電感會引起一些過沖和振鈴。



許多探頭都帶有很多適配器,以減少接地導線的電感,例如同軸適配器和彈簧夾。將同軸適配器與無源探頭配合使用可代替接地線,當與BNC連接器配合使用時,可實現低電感連接,從而提高了測量保真度。

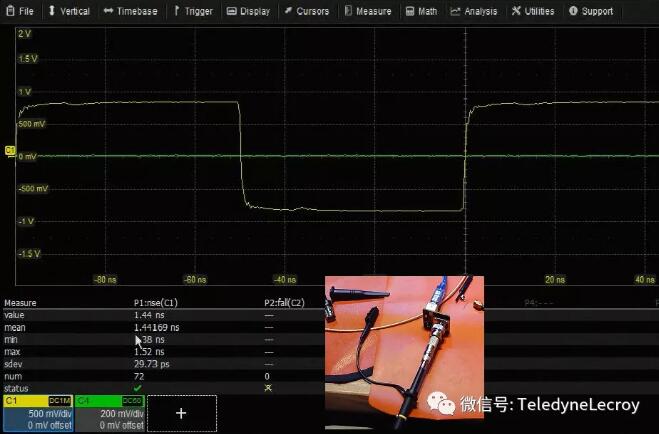

同軸適配器使信號上升時間縮短至1.4 ns,并消除了電感過沖(下圖)。這時,無源探頭帶寬約為320 MHz。

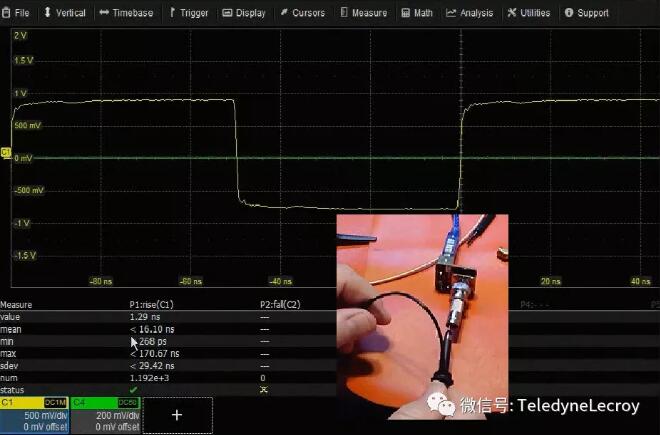

接地彈簧降低了接地線的電感,并且由于它不需要BNC連接器,因此可以用于電路板上的很多信號的探測,它還對上升時間測量有很好的效果,將其減小到約1.3 ns。
