為什么要測量失真？

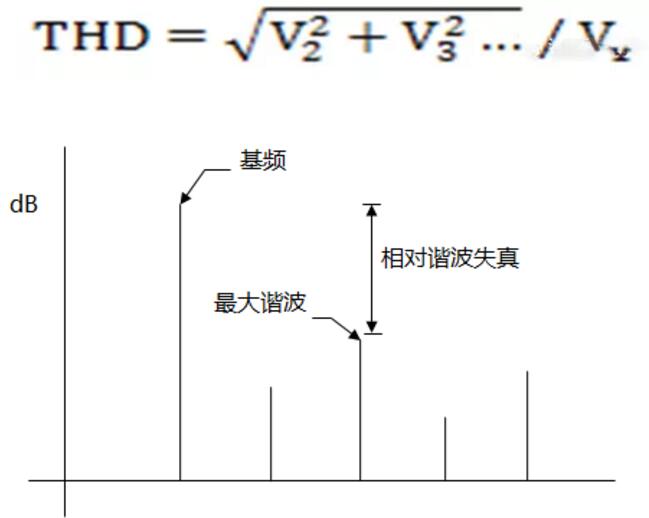

1、諧波失真

最大諧波

相對諧波失真

總諧波失真THD：基波的百分?jǐn)?shù)

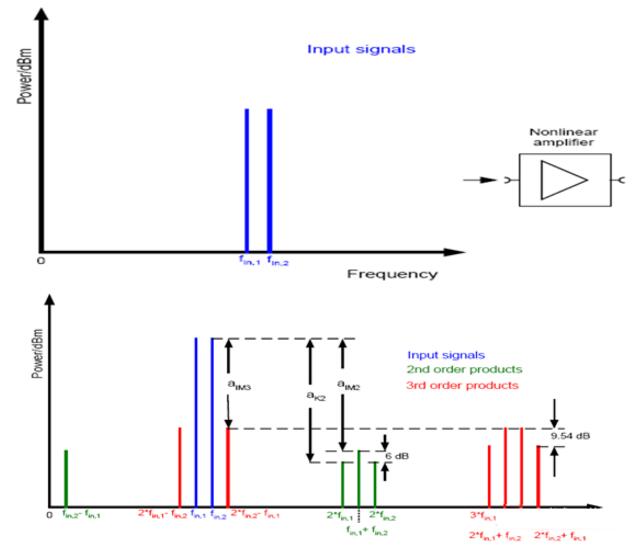

2、互調失真

當輸入兩個不同頻率的正弦波到非線性，輸出除了這個兩個信號以及他們的諧波外，還有諧波的和頻和差頻，這些新頻率分量稱為互調失真。

與原始信號接近的失真最難處理，因為失真分量落在“頻帶內”。

測量的量有三階互調失真、截獲點等。

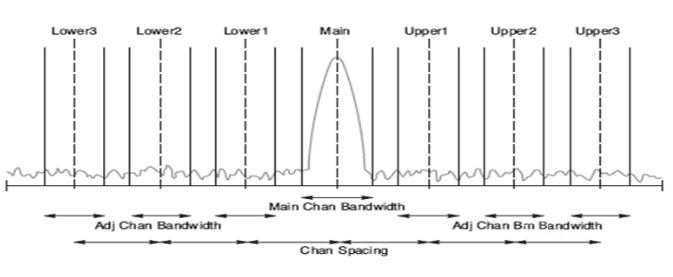

3、鄰近信道功率比ACPR

ACPR度量了干擾或者說是相鄰頻率信道功率的大小。通常定義為相鄰頻道（或偏移）內平均功率與發射信號頻道內的平均功率之比，ACPR描述了由于發射機硬件非線性造成的失真大小。

4、雜散輻射

spurious emissions漢語叫“雜散輻射”或者“雜散發射”，指的是在模擬信號處理的過程中，經過頻率變換和信號放大，會產生一些無用的信號，這些無用信號有些是有用信號的n次諧波，有的是在混頻時產生的副產品。這樣就造成了在輸出信號的頻譜上除了有用信號外，在其他頻率上還有一些比較小的信號（如果設計的太差的話，沒用的信號有時會比有用的信號還大），就像毛刺一樣，這種東西也會隨著有用信號從天線輻射出去，所以形象的叫做“雜散輻射”。

測量噪聲

噪聲功率譜密度

等效噪聲帶寬

分貝又是什么？

dB

分貝（dB)是借助于功率比來定義的：

A(dB) = 10log(P1/P2) = 20log(V2/V1)

dBm

P = 10log（P/PREF)

V= 20log（V/VREF)

頻譜和網絡測量最常用的功率參考值是1mW，結果用dBm表示。

P（dBm） = 10log（P/0.001）

分貝的用途？

分貝用來以對數方式確定功率的比值和電壓的比值。也可以通過適當?shù)膮⒖贾祦泶_定絕對值。分貝常用于電子系統中增益和損耗的計算。

為什么要用dB？

1、對數方式壓縮大范圍變化的信號電平。

2、在增益和損耗的計算時，乘法運算變成較方便的加法運算。

使用對數幅度坐標的好處？

在同樣屏幕分辨率下，可以同時觀察很大和很小的值。

例如：1V信號和10uV信號都能出現在動態范圍為100dB的顯示器上，

而用線性刻度則不可能以清晰的圖形同時顯示這兩個信號。
