示波器幾乎是電子工程師必不可少的一個工具，但是并不是每一位工程師都能把它們使用好。本文主要給大家分享在使用示波器時常見的七個錯誤?？赡芘c你平時見到的一致，也可能不一樣，當然，這也是仁者見仁，智者見智。

在理想情況下，所有探頭都應該是一條不會對被測設備產生任何干擾的導線，當連接到您的電路時，具有無窮大的輸入電阻，而電容和電感為零。這樣將會精確復制被測信號。但現實情況是，探頭會給電路帶來負載效應。探頭上的電阻、電容和電感元件可能改變被測電路的響應。

每個電路都不盡相同，它們有自己的電氣特性。因此，每次探測設備時，都需要考慮探頭的特性并選擇對測量影響最小的探頭。考慮的范圍包括從示波器輸入端通過電纜到被測設備上特定連接點的完整連接，也包括用于連接到測試點的任何附件或附加導線和焊接。

了解在測試中可能遇到的錯誤，以及如何通過更好的操作改進測量。探頭的電氣特性會影響測量結果和電路的工作。采取措施確保這些影響在可接受的范圍內，是成功測量的關鍵步驟。在使用示波器時，常見的錯誤有以下七種：

錯誤 1沒有校準探頭

探頭在出廠的之后都進行過校準，但它們沒有針對示波器前端進行校準。如果它們未在示波器輸入端上進行校準，那么就無法得到正確的測量結果。

有源探頭

如果有源探頭沒有針對示波器進行校準，在測試時將看到垂直電壓測量結果和上升沿時序（以及可能的一些失真）出現差異。大多數示波器具有參考或輔助輸出功能，還配有操作指南來引導工程師完成探頭校準。

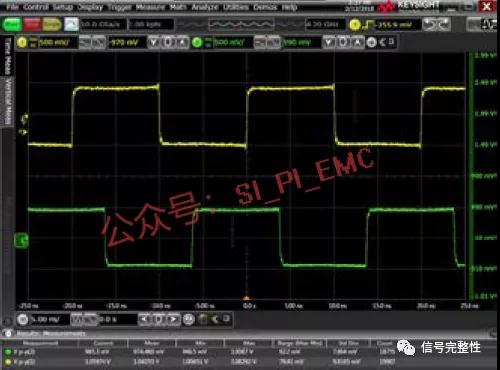

圖 1：發生器輸出和探測到的信號

圖 1 顯示了通道 1（黃色跡線）上的 SMA 電纜和適配器輸入到示波器的 50 MHz 信號。綠色跡線是通過通道 2 上的有源探頭輸入到示波器的同一信號。請注意，通道1 上的發生器輸出為 1.04 Vpp（伏特峰峰值），通道 2 上探測到的信號為 965 mV （毫伏）。另外，通道 1 與通道 2 的偏移高達 3 ms（毫秒），所以上升時間根本不能排成一行。

無源探頭

可以調節探頭的可變電容，使補償與正在使用的示波器輸入完美匹配。大多數示波器都有可以用于校準或參考的方波輸出。探測這個連接，檢查波形是否為方形。根據需要調整可變電容，以消除所有下沖或過沖。

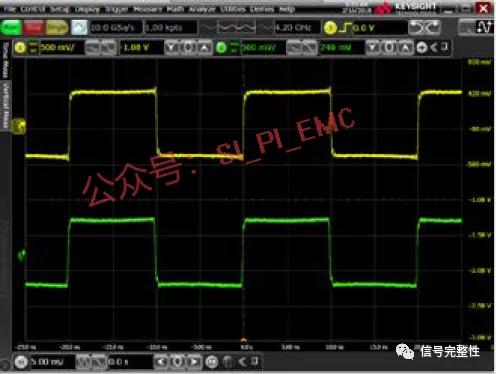

圖 2：經過幅度和偏移校準后

如果校準了這個探頭，結果將大為改善。可以在圖 2 中看到經過適當幅度和偏移校準后的結果。幅度現在改善為972 mVpp，偏移得到了糾正，兩個上升時間保持一致。

錯誤 2 增加探頭負載效應

只要將探頭連接到示波器并將它與待測設備接觸，探頭就會成為電路的一部分。探頭對待測設備施加的電阻、電容和電感負載效應會影響工程師在示波器屏幕上看到的信號。這些負載效應可能會改變被測電路的工作狀態。了解這些負載效應，有助于工程師避免為特定的電路或系統選擇錯誤探頭。探頭具有電阻、電容和電感特性，如圖3 所示。

圖 3：探頭的基本電路

為了接觸到周?chē)h(huán)境過于狹小的探測點，可能需要想方設法添加長引線或電線。但是，為探頭添加附件或探針會降低帶寬、增加負載效應，進而導致頻率響應不再平坦。

使用盡量短的引線來保持探頭的帶寬和精度。通常，探針的輸入線或引線越長，帶寬減小得就越大。較窄帶寬的測量可能不會受到太大影響，但在進行較寬帶寬的測量時，特別是在1 GHz 以上時，需要謹慎選擇使用的探針和附件。隨著探頭帶寬降低，您將失去測量快速上升時間的能力。圖 4 演示了隨著附件長度的增加，示波器顯示的上升時間是如何變慢的。為了進行最準確的測量，最好使用盡量短的探針。
