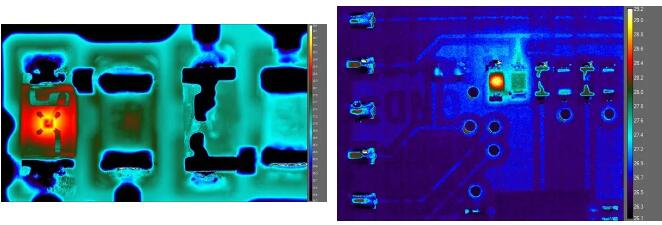

下面熱圖像對比了采用制冷型和非制冷型紅外熱像儀系統可實現的最佳特寫放大效果。左邊的紅外圖像是用帶4倍近焦鏡頭和像元間距13μm制冷型紅外熱像儀的組合裝置拍攝的，其光斑尺寸為3.5μm。右邊的紅外圖像是用帶1倍近焦鏡頭和像元間距25μm非制冷型紅外熱像儀的組合裝置拍攝的，其光斑尺寸為25μm。

由于傳感紅外波長較短，制冷型紅外熱像儀通常具有比非制冷型紅外熱像儀更強的放大功能。由于制冷型紅外熱像儀的靈敏度更高，因此可使用帶更多光學元件或更厚元件的鏡頭而不降低信號噪聲比，從而提升了放大功能。

3、靈敏度

制冷型紅外熱像儀靈敏度改善帶來的價值往往并不顯而易見。為了對比靈敏度的優勢，我們做了一個快速的靈敏度實驗。我們將手按在墻上停留幾秒鐘來創建手印的熱圖像，以此進行對比。

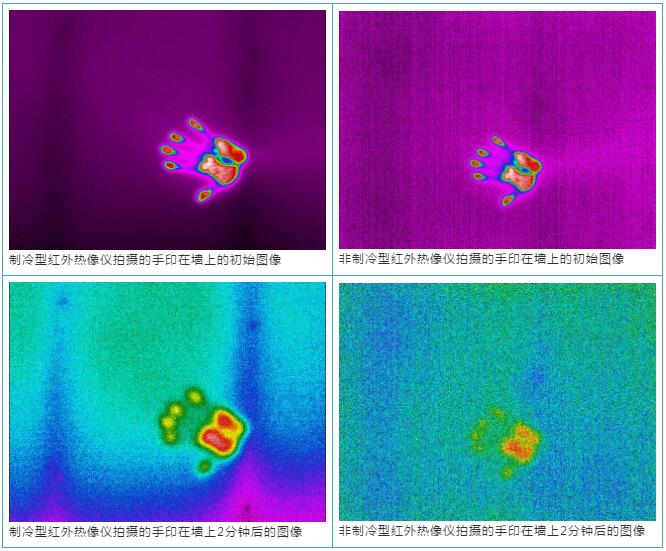

開始的兩張圖像顯示了手移開瞬間的手印。第二組圖像顯示了兩分鐘后手印的熱特征。您可看見：制冷型紅外熱像儀仍能捕捉手印的大部分熱特征，而非制冷型紅外熱像儀僅能捕捉其部分熱特征。顯而易見，制冷型紅外熱像儀比非制冷型紅外熱像儀能檢測到更細微的溫差，其檢測的持續時間也更長。這意味著：制冷型紅外熱像儀能更清晰地顯示被測目標的細節，并能幫助您檢測到最微弱的熱異常。

4、光譜濾波

制冷型紅外熱像儀最大的優勢之一是能夠輕松進行光譜濾波，以便偵測細節和測溫，而這兩點使用非制冷型紅外熱像儀則難以做到。

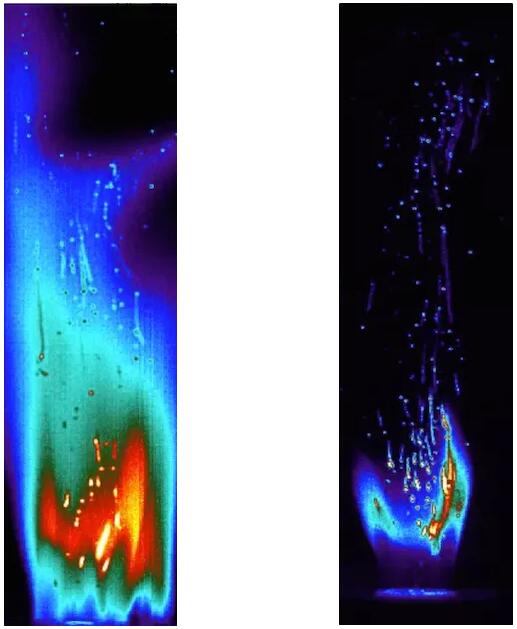

實例一：我們使用了濾片，將其置于鏡頭后的濾片支架內或者內置在杜瓦探測器組件內，以便讓火焰完整成像。過去，終端用戶希望測量和表征火焰內的煤顆粒的燃燒現象。借助“看穿火焰”的光譜紅外濾片，我們對制冷型紅外熱像儀進行了光譜波段濾波處理，在該波段中火焰為穿透式，因而我們能夠?qū)γ侯w粒進行成像。第一張圖為不帶火焰濾片拍攝的圖像，我們看到的都是火焰本身。第二張圖為帶火焰濾片拍攝的圖像，我們能夠清晰地看清煤顆粒燃燒情況。

5、同步

精確的紅外熱像儀同步和觸發功能使紅外熱像儀成為高速、高熱靈敏度應用的理想之選。通過快照模式工作，F(xiàn)LIR A6750sc能夠同步捕捉熱活動中的所有像素。這對于監測快速移動物體時尤其重要，在這種時候，標準的非制冷式紅外熱像儀會使圖像變得模糊。

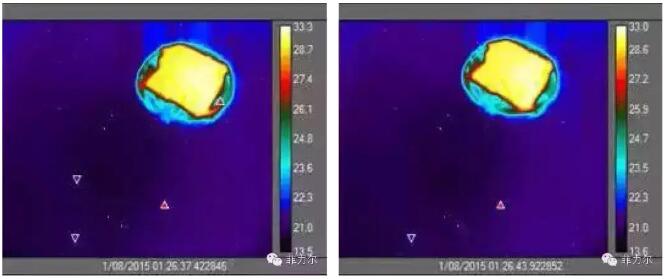

圖中的圖像即是良好的示例。在該例中，我們?nèi)酉乱幻队矌?，并通過傳感器觸發紅外熱像儀拍攝圖像。兩次拋扔相同硬幣時，同時觸發紅外熱像儀，你每次都會看到物體處于相同的位置。借助非制冷式紅外探測器紅外熱像儀，你根本無法捕獲硬幣，因為其無法觸發此類型探測器。如果不走運的話，圖像可能模糊不清。

FLIR紅外熱像儀

配備制冷型探測器的紅外熱像儀比配備非制冷型探測器的紅外熱像儀具有更多優勢，但是這類熱像儀價格更昂貴。FLIR高性能制冷型紅外熱像儀有FLIR A6750sc、A8300sc、SC6000、SC7000、SC8000、X6000sc和X8000sc，它們在紅外中波和紅外長波光譜波段中具有超快速、超靈敏性能，而FLIR A6250sc則可在近紅外光譜波段中操作。

FLIR還提供各種非制冷式紅外熱像儀，包括入門級桌面實驗套件和像FLIR T650sc一樣的高端系統。專用鏡頭和軟件將讓您的紅外熱像儀解決方案滿足特定的應用。
