熱像儀使用注意事項

1、熱像儀能拍多遠？是否有最大檢測距離？如何計算？

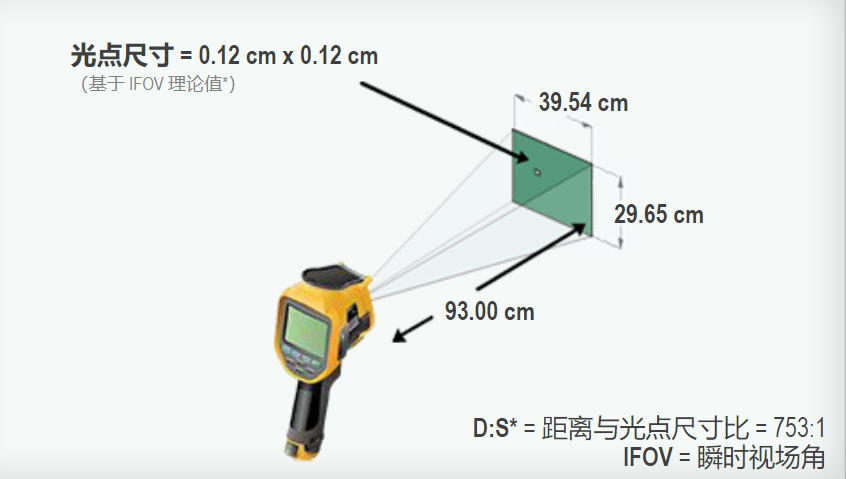

答：熱像儀不存在絕對意義上的最大檢測距離。要確定允許的最大檢測距離， 首先要知道被測目標的大小。每個型號的紅外熱像儀都有一個參數， 稱為空間分辨率IFOV（或稱距離系數比）， 它決定了在某一距離上可檢測的物體最小尺寸。

空間分辨率也被稱為瞬時視場角，即在任意瞬間可由系統觀察到最小區域的量度；也就是在多遠的距離可以探測到的目標的最小尺寸；

一般空間分辨率的單位是 mRad（毫弧度）， 可按照下列公式進行計算：

IFOV × 距離 ≈ 目標直徑/邊長

例如，在 1 米外檢測一個電氣柜，熱像儀的 IFOV 是 1.25mRad，只要最小目標的直徑大于 1.25mm，熱像儀就可以檢測出是否有溫差存在，從而發現電器柜內的接頭或線纜等設備的故障，要檢測較小的目標，空間分辨率越小越好；對于電氣系統檢測，建議空間分辨率指標不大于 4mRad。

可能對儀器使用有影響的環境因素

2、熱像儀的儀器工作溫度有什么需要注意？可以在 0℃以下檢測或充電嗎？

答：一般熱像儀可在 -10~50℃范圍內工作；但當環境溫度在 0℃以下， 建議開機半小時后達到充分預熱再進行檢測， 連續室外檢測時間不超過 20 分鐘。避免在過冷或過熱的地方充電， 以免減弱電池的蓄電能力。

3、熱像儀對工作時的環境濕度有什么限制？

答：濕度為 10%~90%， 無凝結。

4、現場有煙霧和水汽， 是否對檢測有影響？如何應對？

答：對于空氣中存在肉眼可見的煙霧和水汽， 會有一定影響?？梢韵仍诮嚯x檢測一個溫度穩定的發熱目標， 然后在煙霧和水汽中再次檢測， 從而獲得兩個溫度值， 而后在儀器中修正透射率（或發射率）， 使這兩個溫度一致，設置了這個透過率（或發射率）的紅外熱像儀就可以在煙霧和水汽中檢測其他目標。

或者在儀器外套一個保鮮袋， 同樣按上述方法進行調整透射率。

經過設置調整后， 檢測精度不會有明顯的影響。

5、現場環境下雨， 是否會影響準確測量？

答：下雨本身對測量精度影響不大， 但被測物體表面附著的水滴可能造成熱量的異常流失， 使測量溫度不能準確反映物體的正常表面溫度。同時， 下雨環境對儀器本身也可能造成損壞， 故不建議在雨天進行直接測量。

6、現場環境存在大風， 是否會影響準確測量？

答：大風對準確檢測影響很大， 按電力行業紅外熱像診斷標準， 被測目標的風速不應高于 5 米 / 秒。若現場風速高于此標準， 會導致被測物體散熱過快， 使測量溫度偏低。

7、熱像儀使用中會產生輻射干擾其他設備運行嗎？會受到檢測現場的其他設備的電磁輻射影響嗎？

答：Fluke 紅外熱像儀是全被動接收設備， 自身沒有主動輻射信號， 對于您的現場設備或產品沒有任何干擾。

外部電磁輻射影響：目前只發現電解鋁的大電流整流柜會對熱像儀造成干擾（一般此類現場電流會超過 10 萬安培以上）。
