paw
Z軸與豎直方向的夾角，
對應人體繞Z軸的旋轉角

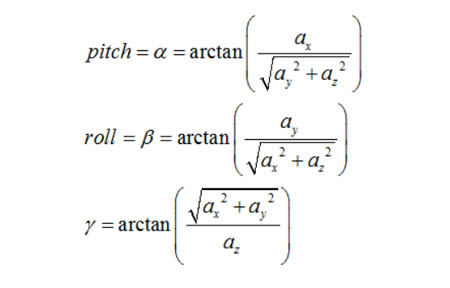

他們與重力在X,Y,Z,軸方向上的加速度的關系如下：

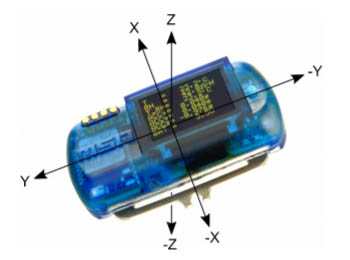

圖1 參考坐標系
根據人體跌倒與日常生活活動(ADL)中的姿態的區別來判斷跌倒是否產生,人體在跌倒時大部分是前后或側向跌倒，這兩跌倒都將分別導致Pitch和Roll在短時間內發生大幅度抖動，yaw值則主要用來輔助計算人體的靜止姿態?？紤]到MEMS（微機電系統)傳感器容易受到噪聲影響，還需要利用卡爾曼濾波算法對估算的傾斜角進行優化處理，部分消除噪聲對MEMS加速度傳感器測量值的影響，提高測量準確性，圖2為其算法流程（流程圖來自參考文獻1）：
圖2 人體跌倒系統算法流程圖
02 數字式三軸加速度傳感器在快速準確監測機械故障方面的應用
振動頻率作為計算機械疲勞強度的重要指標，保存和評估各種類型的機器和驅動器的特征性振動，沖擊和振動參數，有助于優化機械傳動系統的效率，并為這些參數確定合適的目標值和平均值。一方面，這可用于質量記錄和性能參數的表示；另一方面，如果與預期的“良好”振動模式有偏差，則也可以在早期識別出即將發生的損壞。
以MSR Electronics GmbH的MSR165微型數據記錄儀為例，僅有拇指大小的記錄器MSR165專門用于振動，沖擊和振動檢測的應用。其核心傳感器元件是高分辨率的三軸數字加速度計。借助該電子設備和下游相應的評估電子設備，強大的數據記錄儀能夠在三個空間軸（x，y，z）上每秒執行1600次沖擊和振動測量，能夠記錄三個軸上的±15 g或±200 g的沖擊載荷和振動，MSR165還可以增加存儲卡擴充模塊，其測量量可擴充至10億個。
MSR165微型數據記錄儀通過安裝在待測設備上，對設備工作過程中的振動數據進行記錄，然后將測量的數據導出到PC上的MSR PC軟件，對振動過程的數據進行評估，MSR微型數據記錄儀可在機械制造行業的所有領域中有針對性地使用，以檢測和記錄各種振蕩模式，振動或沖擊載荷，減少人為測量的誤差影響。對記錄的參數進行評估有助于快速，經濟地進行故障診斷以及隨后的機械或機電優化。最終，可以實現顯著的時間和成本優勢，尤其是在各種機器和驅動器的質量和可靠性方面的優勢。圖3為MSR PC軟件的數據評估圖。

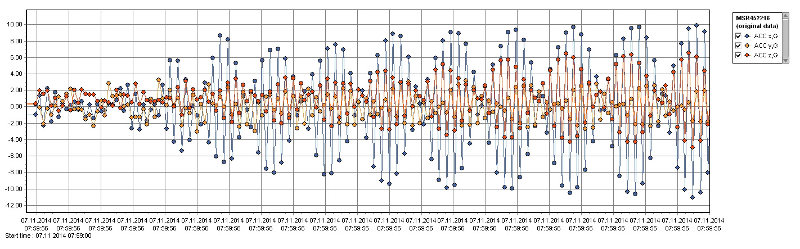

圖3 MSR PC軟件的數據評估圖
三、總結
三軸加速度傳感器是一種能夠測量物體空間中的加速度的電子設備，根據傳感器實現原理的不同，可分為壓阻式、壓電式、電容式等類型，這些傳感器上的本質原理都是通過傳感元件將物體加速度轉化為其他的物理量，如電阻、電壓、電容等，再通過轉化和濾波電路等將這些物理量轉化為合適的輸出信號。三軸加速度傳感器以其體積小，質量輕等特點在諸多領域應用非常廣泛，例如汽車電子、衛星導航、虛擬現實、振動監測等，這些具體應用會涉及到許多額外的知識，需要足夠的了解加速度與應用領域的物理量的轉換關系，并據此做出一套算法流程去實施。
