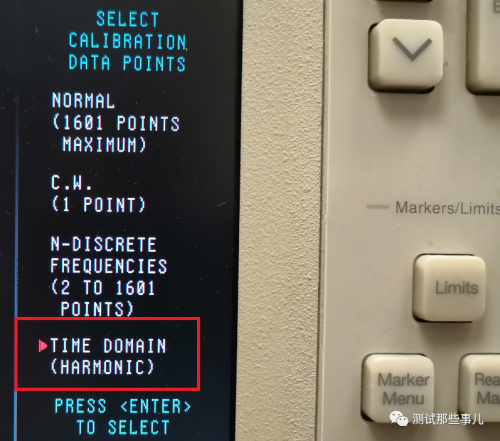

儀表由顯示區域和物理按鍵區域組成，如下圖所示，物理按鍵區提供了如：【Mark】功能、【Channels】通道功能、【Measurement】測量功能及【Display】顯示功能設置等菜單，同時在【Measurement】測量功能中集成了【Domain】時域測試功能。

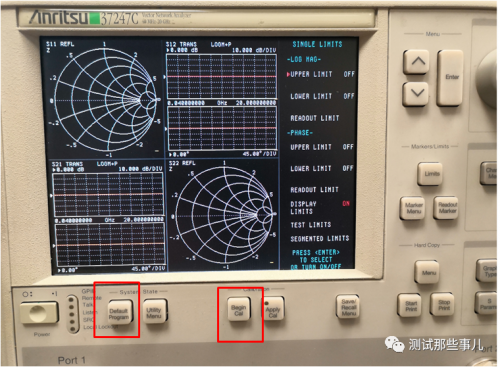

而顯示屏的最下方是【Default Program】復位按鍵和【Begin Cal】校準菜單的按鍵，在功能按鍵的標識及擺放位置上與現今的 VNA 有很大的不同。不過還是很容易找到的。

我們先大概看一下儀表的功能設置：

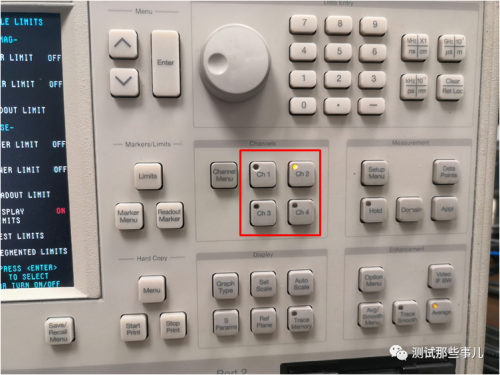

首先我們通過【Channels】區域?qū)?yīng)的 4 個通道按鍵下選擇你需要修改的某個窗口的參數，比如我選擇的是【Ch2】

然后再按下【Graph Type】按鍵來選擇需要顯示的格式，比如 Smith 圓圖。

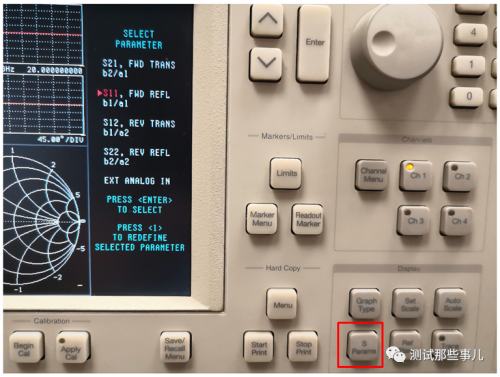

再通過【S Params】按鍵來修改 S 參數，比如 S11

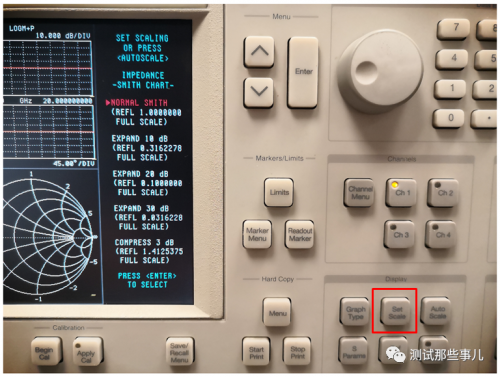

刻度【Set Scale】按鍵可以調整 Y 軸的顯示區域，當然也可以按下【Auto Scale】來自動處理。

當需要印制波形時可以按下【Trace Memory】來記錄波形或是歸一化處理。

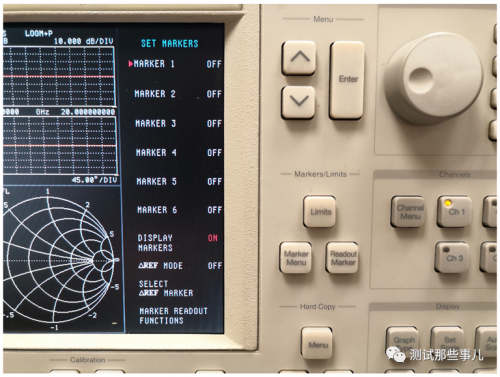

【Mark】菜單提供每個 Channel 6 個 Mark 點的設置及搜索的功能。

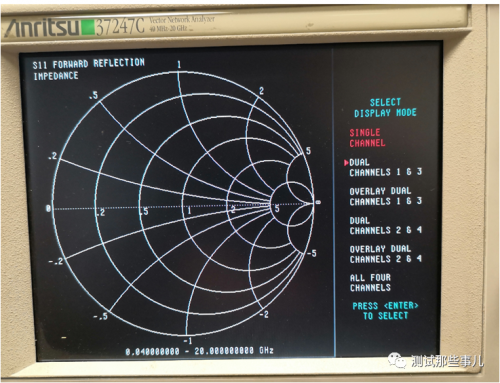

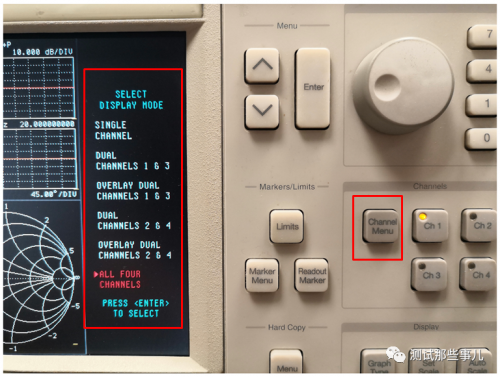

對于窗口的顯示跟現今的 VNA 大有不同，其設置方式是要按下【Channel Menu】來選擇儀表提供的幾種顯示方式而不可以自行定義。
